通過使用增強型雙位Δ∑技術來實現其高精度特點的ADC芯片

發布時間:2025-1-2 09:50    發布者:liao775a
工采網代理的國產ADC芯片 - MS1808是一款帶有采樣速率8kHz ~ 96kHz的立體聲A/D轉換器,適合于面向消費者的專業音頻系統。MS1808通過使用增強型雙位Δ∑技術來實現其高精度的特點。MS1808是單端的模擬輸入所以不需要外部器件。音頻接口有兩種類型(較高有效位對齊,I2S )適合用于像 DTV,DVR和AV接收器的系統。
上拉下拉電阻和數字IC的GPIO通過控制芯片的FMT、MD0和MD1引腳來選擇其輸出編碼格式和工作模式。
MS1808支持256fs、384fs和512fs作為系統時鐘。fs是音頻采樣頻率,系統時鐘的輸入引腳是SCKI。
ADC有一個數字高通濾波器來消除直流失調。高通濾波器的截止點是1.0Hz (@fs = 48kHz)并且隨著其采樣頻率(fs)而擴展。
在初始化期間兩個通道的ADC數字數據輸出被置為二進制的補碼0”。在初始化結束之后ADC的輸出漸漸對應輸入信號(穩定大約需要群延時的時間)。
MS1808需要特別小心電源和地的排布。另外如果VCC和VDD分開,它們的上電順序并不是關鍵。MS1808的AGND和DGND一定要連接在同一個模擬地上。系統的模擬地和數字地應該被連在一起,并且要靠近印刷電路板地的供電處。退耦電容應該盡可能的靠近MS1808,小的陶瓷電容應該靠最近。
ADC芯片 - MS1808的特性:
線性相位抗混疊數字濾波器
單端輸入
帶失調電壓消除的數字高通濾波器
信噪失真比:85dB
動態范圍:95dB
信噪比: 95dB
采樣速率:8kHZ到96kHz
主時鐘:
-256fs/384fs/512fs/768fs (8kHz ~ 48kHz)
-256fs/384fs (48kHz ~ 96kHz)
主機/從機模式
音頻接口:24位較高有效位對齊/ I2S
電源:4.5 ~ 5.5V模擬,2.7 ~ 5.5V數字
溫度范圍 -20 ~ 85℃

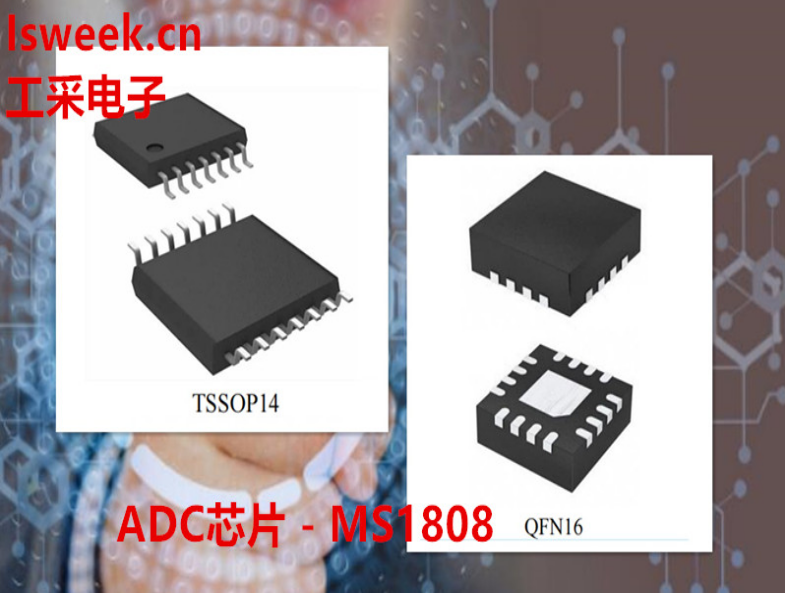

TSSOP14、QFN16封裝
音頻芯片 - MS1808的應用:
DVD錄音機
數字TV
CD錄音機
在國產ADC芯片領域,瑞盟科技便是國產品牌中的佼佼者。了解更多關于瑞盟科技國產ADC芯片的技術應用,請聯系133 9280 5792(微信同號)
