細數數字源表在光伏行業的應用

發布時間：2025-3-10 14:07 發布者：whpssins

一、太陽能電池測試
常見測試項:開路電壓(Voc)、短路電流(ISC)、峰值功率(Pmax)、峰值電壓(Vmax)、峰值電流(Imax)、填充因子(FF)、轉換效率(n)。
二、常見測試需求及方案:
1、光伏組件 IV 測試:
1.1單通道測試:S源表+太陽光模擬器+測試樣品臺+IV 測試軟件
1.2通道輪詢測試:S源表+LED 多通道光源+測試夾具+通道切換器+IV 測試軟件

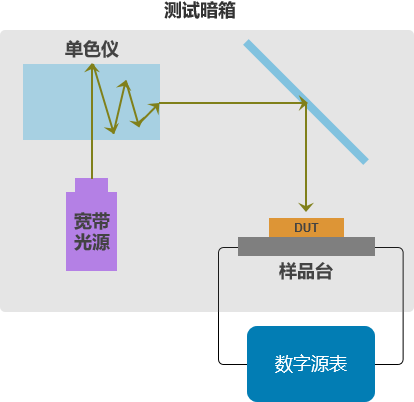

2、量子效率測試(光譜響應度、外量子效率、內量子效率、發射率/透射率、短路電流密度):
產品方案

XXB 系列源表+光源系統+光柵掃描單色儀+樣品測試暗箱

3、MPPT    并行老化測試:
測試方法:將電池置于>1sun標準光照射下，持續最大功率點跟蹤(MPPT)，控制電池溫度50℃左右，進行光老化測試，測試時間1000    小時。
產品方案:CS 系列+LED 多通道光源+測試夾具+MPPT老化測試軟件
4、組件旁路二極管熱性能測試:
測試方法:測試時將組件加熱到指定溫度，并施加ISC 或者1.25    倍ISC脈沖電流( 以及表面溫度，根據以下溫度可計算旁路二極管的結溫。Tj=Tcase(二極管表面溫度)+R(廠家提供的熱阻系數)*U(二極管VF)*I(組件短路電流)
產品方案

L202 或HCPL030

5、光伏組件 PID 測試:
測試方法:在雙85環境下，給組件內部帶電體與邊框之間施加等于組件最大系統額定電壓(±1000V或±1500V)的電壓偏差，當內部光伏電路
相對于地面為負偏壓時，框架和電池之間的電壓可導致玻璃中的鈉離子向電池表面漂移形成的漏電流,就會通過邊框或安裝支架流入大地，從而出現PID效應。
測試流程：

產品方案：S系列/HCP系列/高壓E系列
測試框圖
