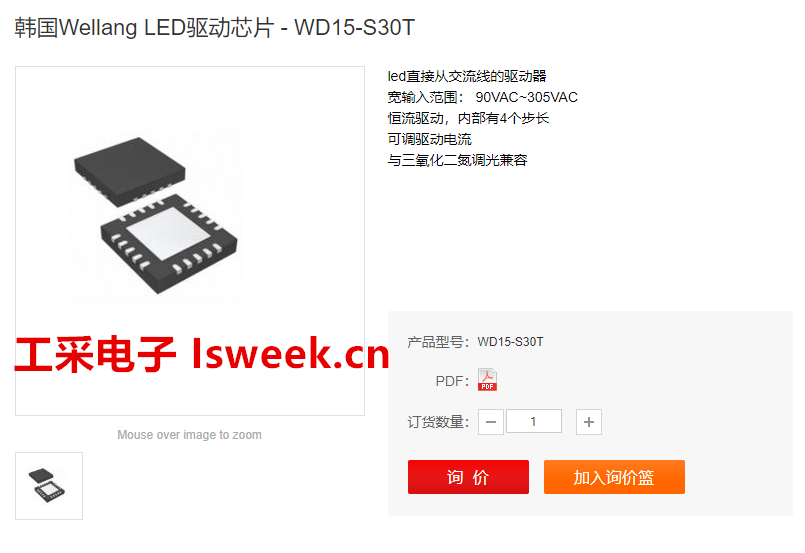

工采網代理的WD15-S30T是一款內置4個穩壓環節的交流直接驅動LED芯片，可從整流后的交流電壓驅動多個串聯LED，由于其外部元器件數量少，給設計帶來極大的便利。WD15-S30T具有較高的LED電流驅動能力，可通過外部電阻調節電流。WD15-S30T將幫助工程師在LED照明領域生產出高效能、高設計效率、低成本等優秀產品。
WD15-S30T是一種四步LED照明驅動器IC，通過內部的四個由高壓FET組成的步驟來控制LED照明系統的亮度。恒定的LED電流調節值可以通過外部電阻器進行控制。 WD15-S30T具有兩種過溫保護模式，可通過OTP_MD引腳選擇。 當OTP_MD引腳斷開時，過溫保護在自動恢復模式下工作。當WD15- S30T的結溫高于160°C時，所有LED燈熄滅。當結溫低于過溫保護的溫度遲滯時，WD15- S30T會自動重啟正常工作。 當OTP_MD引腳為GND時，過溫保護以鎖定模式運行。WD15-S30T在其結溫高于160°C時關閉所有LED。如果WD15-S30T在結溫低于過溫保護的溫度遲滯后關閉再重新開啟，將恢復正常工作。 典型應用圖：
LED驅動芯片 - WD15-S30T的特性： LED直接從交流線路上驅動 寬輸入范圍：90VAC~305VAC 內置4步的恒流驅動 可調驅動電流 與三端雙向可控硅調光兼容 包括漏電流，以提供晶閘管調光器的保持電流 包括外部MOSFET的柵極驅動器，為三端雙向可控硅調光器提供鎖存電流 由于保持電流和鎖定電流，因此具有極好的三端雙向可控硅調光器兼容性 功率因數高> 0.9 總諧波失真降低< 15% 過溫保護 OTP模式可選：自動恢復或鎖定 可選擇的關機模式：關機激活或停用 EMI安全運行 熱增強型QFN 20針 LED驅動芯片 - WD15-S30T的應用： AC直流LED燈應用 下部照明 嵌入式燈 艙頂燈；吊燈；云冪燈；頂棚采光 韓國Wellang在LED驅動領域深耕多年，是該領域的佼佼者，想了解更多LED驅動芯片技術應用，請聯系：133 9280 5792(微信同號)
|
