產品品牌：永嘉微電/VINKA
產品型號：VKD104CR-3H 封裝形式：SOP8 概述 VKD104CR-3H是3 通道觸摸檢測芯片，功耗低、工作電壓范 圍寬以及穩定的觸摸檢測效果可以廣泛的滿足不同應用的需求，此觸摸檢測芯片是專為取代傳統按鍵而設計，內建穩壓電路，提供穩定電壓給觸摸檢測電路使用，觸摸檢測PAD 的大小可依不同的靈敏度設計在合理的范圍內。該芯片具有較 高的集成度，僅需極少的外部組件便可實現觸摸按鍵的檢測。芯片內部采用特殊的 集成電路，具有高電源電壓抑制比，可減少按鍵檢測錯誤的發生，此特性保證在不利環境條件的應用中芯片仍具有很高的可靠性。LJQ4776 特點 • 工作電壓 2.4-5.5V 待機電流 2.5uA@VDD=3.0V • 內置觸摸檢測專用穩壓電路 • 響應時間約60ms @VDD=3V • 內置按鍵消抖,無需外部軟件再消抖 • 無觸摸8S進入待機模式 • 有效鍵最長輸出16S 直接輸出,高電平有效,支持多鍵觸摸 • 上電后約有0.5秒的穩定時間，此時所有功能都被禁止， 此期間內不要觸摸檢測點 • 根據環境變化自校準參數 • HBM靜電大于5KV • 封裝 SOP8(150mil)(4.9mm x 3.9mm PP=1.27mm)

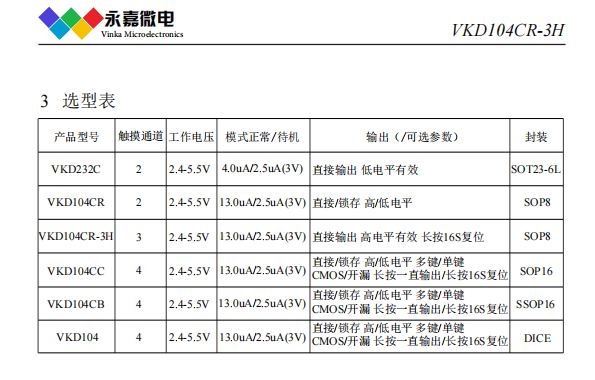

電容式觸摸觸控IC系列簡介如下：
標準觸控IC-電池供電系列：
VKD223EB 工作電壓/工作電流/待機電流：2.0V-5.5V/4.0μA/1.5μA(3V) 感應通道數：1 輸出方式：直接/
鎖存輸出 最長響應時間快速模式60ms，低功耗模式220ms @VDD=3V 封裝：SOT23-6；DICE/DIE 裸片(綁定COB) 低功耗
VKD223B 工作電壓/工作電流/待機電流：2.0V-5.5V/4.0μA/1.5μA(3V) 感應通道數：1 輸出方式：直接/鎖存輸出 最長響應時間快速模式60ms，低功耗模式220ms @VDD=3V 封裝：SOT23-6 低功耗
VKD233DG/HG 工作電壓/工作電流/待機電流：2.4V-5.5V/4.0μA/1.5μA(3V) 感應通道數：1 輸出方式：直接/
鎖存輸出 最長響應時間快速模式60ms，低功耗模式220ms @VDD=3V 封裝：DFN6(2*2超小體積) 低功耗
VKD233DB/HB 工作電壓/工作電流/待機電流：2.4V-5.5V/4.0μA/1.5μA(3V) 感應通道數：1 輸出方式：直接/鎖存輸出 最長響應時間快速模式60ms，低功耗模式220ms @VDD=3V 封裝：SOT23-6 低功耗 VKD233DH/HH 工作電壓/工作電流/待機電流：2.4V-5.5V/4.0μA/1.5μA(3V) 感應通道數：1 輸出方式：直接/ 鎖存輸出 最長響應時間快速模式60ms，低功耗模式220ms @VDD=3V 封裝：SOT23-6 低功耗/長按16S復位 VKD233DS/HS 工作電壓/工作電流/待機電流：2.4V-5.5V/4.0μA/---(3V) 感應通道數：1 輸出方式：直接/ 鎖存輸出 最長響應時間快速模式46ms @VDD=3V 封裝：DFN6(2*2超小體積) 長按16S復位 VKD233DR/HR 工作電壓/工作電流/待機電流：2.4V-5.5V/4.0μA/1.5μA(3V) 感應通道數：1 輸出方式：直接/ 鎖存輸出 最長響應時間快速模式46ms,低功耗模式160ms @VDD=3V 封裝：DFN6(2*2超小體積) 低功耗/長按16S復位 VKD233DQ/HQ 工作電壓/工作電流/待機電流：2.4V-5.5V/4.0μA/---(3V) 感應通道數：1 輸出方式：直接/ 鎖存輸出 最長響應時間快速模式46ms @VDD=3V 封裝：SOT23-6 長按16S復位 VKD233DM/HM 工作電壓/工作電流/待機電流：2.4V-5.5V/5.0μA/---(3V) 感應通道數：1 輸出方式：開漏 輸出(低有效) 最長響應時間快速模式46ms @VDD=3V 封裝：SOT23-6 長按16S復位 ——————————————————————————————————————————————————
VKD232C 工作電壓/工作電流/待機電流：2.4V-5.5V/13μA/2.5μA(3V) 感應通道數：2 輸出方式：直接
輸出(低有效) 最長響應時間快速模式46ms,低功耗模式220ms @VDD=3V 封裝：SOT23-6 低功耗/長按16S復位 VKD104BR/CR 工作電壓/工作電流/待機電流：2.4V-5.5V/13μA/2.5μA(3V) 感應通道數：2 輸出方式：直接/鎖存輸出 最長響應時間快速模式46ms,低功耗模式160ms @VDD=3V 封裝：SOP8 低功耗 VKD104BR-3H/VKD104CR-3H 工作電壓/工作電流/待機電流：2.4V-5.5V/13μA/2.5μA(3V) 感應通道數：3 輸出方式：直接/鎖存輸出 最長響應時間快速模式60ms,低功耗模式160ms @VDD=3V 封裝：SOP8 低功耗 VKD104 工作電壓/工作電流/待機電流 ：2.4V-5.5V/13 μA/2.5 μA(3V) 感應通道數 ：4 輸出方式：直接/鎖存/開漏輸出 最長響應時間快速模式60ms,低功耗模式160ms @VDD=3V 封裝  ICE/DIE裸片(綁定COB) 低功耗；可選擇長按16S復位/不復位 VKD104BC/CC 工作電壓/工作電流/待機電流：2.4V-5.5V/13μA/2.5μA(3V) 感應通道數：4 輸出方式：直接/鎖存/開漏輸出 最長響應時間快速模式60ms,低功耗模式160ms @VDD=3V 封裝:SOP16 低功耗；可選擇長按16S復位/不復位 VKD104CB/SB 工作電壓/工作電流/待機電流：2.4V-5.5V/13μA/2.5μA(3V) 感應通道數：4 輸出方式：直接/鎖存/開漏輸出 最長響應時間快速模式60ms,低功耗模式160ms @VDD=3V 封裝:SSOP16 低功耗；可選擇長按16S復位/不復位
|
