時域網絡分析儀（TDNA）在無線通信系統的研發、生產與維護中發揮著關鍵作用，其通過時頻域聯合分析能力，可精準定位硬件缺陷、優化鏈路性能并驗證系統指標。以下從測試場景、技術優勢、典型應用案例及選型建議四方面展開說明：
一、TDNA在無線通信中的核心應用場景1. 天線與饋線系統測試- 阻抗匹配優化
- 問題：天線輸入阻抗與饋線不匹配（如50Ω系統實測62Ω），導致回波損耗（Return Loss）惡化。
- TDNA方案：通過時域反射（TDR）測量饋線阻抗分布，結合頻域S11參數定位失配點（如連接器氧化、線纜彎折），指導阻抗調整（如增加匹配網絡或更換線纜）。
- 指標要求：5G基站天線在3.5GHz頻段回波損耗需≤-15dB（對應VSWR≤1.43）。
- 輻射效率驗證
- 問題：天線輻射效率低（如設計目標80%，實測僅65%），影響覆蓋范圍。
- TDNA方案：測量天線輸入阻抗的實部（有功功率）與虛部（無功功率），結合遠場測試數據計算輻射效率，優化天線結構（如調整饋電點位置、增加寄生單元）。
2. 射頻前端組件驗證- 濾波器與雙工器調試
- 問題：濾波器帶外抑制不足（如5G NR n78頻段濾波器在n77頻段抑制僅30dB），導致鄰道干擾。
- TDNA方案：通過頻域S21參數測量濾波器群時延與插入損耗，結合時域門控技術分離多徑反射，優化濾波器拓撲（如增加諧振腔數量、調整耦合系數）。
- 功率放大器（PA）線性度測試
- 問題：PA在飽和區工作時產生非線性失真（如ACPR≥-40dBc），惡化頻譜再生。
- TDNA方案：利用脈沖信號激勵PA，通過時域波形觀察AM-AM/AM-PM轉換特性，結合數字預失真（DPD）算法校準，將ACPR優化至-50dBc以下。
3. 高速數字接口與基帶信號- 高速SerDes鏈路驗證
- 問題：112Gbps PAM4信號眼圖閉合（眼高<0.2UI），導致誤碼率（BER）超標。
- TDNA方案：
- 時域：測量通道阻抗連續性（如過孔殘樁引起的阻抗突變）。
- 頻域：通過S21參數分析插入損耗與串擾，優化PCB疊層與布線策略。
- 聯合仿真：將TDNA實測數據導入ADS/Cadence，指導預加重/去加重參數調整。
- 時鐘分配網絡優化
- 問題：時鐘抖動（Jitter）過大（如RMS抖動>2ps），導致ADC采樣誤差。
- TDNA方案：通過眼圖分析提取時鐘信號的確定性抖動（DJ）與隨機抖動（RJ），優化PLL環路帶寬（如從100kHz增至1MHz）以抑制相位噪聲。
4. 電磁兼容性（EMC）與干擾排查- 近場耦合分析
- 問題：設備內部PCB走線與天線間存在強耦合（如串擾≥-20dB），導致輻射發射超標。
- TDNA方案：
- 使用近場探頭掃描PCB表面，結合TDNA時域門控定位耦合源（如高速數字線與射頻線并行長度>3cm）。
- 通過空間映射技術將近場數據轉換為遠場輻射預測，指導屏蔽層與地平面優化。
- 干擾源定位
- 問題：復雜電磁環境中無法定位干擾源（如頻譜儀僅顯示頻段占用，無法溯源）。
- TDNA方案：
- 時域反射定位：對疑似干擾路徑發送探測信號，通過反射波時間差定位物理位置（如某接口電纜在1.2ns處反射，對應0.24米距離）。
- 頻域關聯分析：結合頻譜儀數據，交叉驗證干擾頻率與TDNA測得的諧波分量。
二、TDNA對比傳統測試儀器的技術優勢
指標 TDNA
時域分析能力 支持ns級時延測量與故障定位 僅提供頻域信息，需外推時域特征 依賴采樣率，帶寬受限（<100GHz）
多域聯合測試 時域/頻域/模態域同步分析 僅支持頻域 僅支持時域
動態范圍 高（≥120dB） 高（≥130dB，但犧牲時域精度） 低（≤80dB，受噪聲限制）
測試速度 快（單次掃描<100ms） 慢（需多頻點掃描） 快（單次觸發）
適用場景 硬件故障定位、高速鏈路調試 組件參數提取、系統增益/相位測試 信號完整性驗證、協議解碼
典型案例： - TDNA優勢：在排查5G基站天線駐波比異常時，TDNA可在1分鐘內定位饋線某處阻抗突變（由50Ω升至75Ω），而傳統VNA需逐段拆解測試，耗時>1小時。
三、典型應用案例與數據案例1：毫米波雷達天線陣列調試- 問題：77GHz汽車雷達天線陣列方向圖畸變，副瓣電平（SLL）超標（設計目標≤-20dB，實測-15dB）。
- TDNA方案：
- 時域：測量陣元間饋線長度差異（實測誤差±0.3mm，對應相位誤差±3.6°）。
- 頻域：通過S11參數驗證陣元輸入阻抗一致性（實測偏差±5Ω，導致電流分配不均）。
- 優化結果：調整饋線長度與阻抗匹配網絡后，SLL降至-22dB，角度分辨率提升30%。
案例2：衛星通信相控陣天線校準- 問題：Ka波段（28GHz）相控陣天線通道幅度/相位不一致性超差（幅度誤差>±1dB，相位誤差>±5°）。
- TDNA方案：
- 時域：使用TDR測量TR組件與天線單元間的傳輸時延（實測偏差±10ps，對應相位誤差±3.6°）。
- 頻域：通過S21參數提取通道增益與相位（實測幅度誤差±1.2dB，相位誤差±6.2°）。
- 校準結果：補償時延與幅度誤差后，波束指向精度從±0.5°提升至±0.1°，EIRP增益提高2.5dB。
案例3：Wi-Fi 7設備EMC整改- 問題：設備在2.4GHz頻段輻射發射超標（限值-30dBm/MHz，實測-25dBm/MHz）。
- TDNA方案：
- 近場掃描：發現PCB上某電源線與Wi-Fi天線間距僅2mm，耦合強度達-15dB。
- 時域分析：通過TDR定位電源線上的高頻諧振點（1.2GHz諧振導致輻射增強）。
- 整改結果：增加屏蔽地線與濾波電容后，輻射發射降低至-33dBm/MHz，通過CE認證。
四、TDNA選型與使用建議1. 選型關鍵參數
參數 推薦值 適用場景
帶寬 ≥67GHz（毫米波）/≥20GHz（Sub-6GHz） 5G/6G研發、衛星通信
采樣率 ≥240GSa/s 高速SerDes、脈沖信號分析
動態范圍 ≥120dB 長距離饋線測試、微弱反射檢測
時域分辨率 ≤10ps 毫米級故障定位（如PCB過孔、連接器）
通道數 ≥4端口 MIMO系統、差分信號測試
2. 典型型號推薦
型號 帶寬 采樣率 動態范圍 核心功能

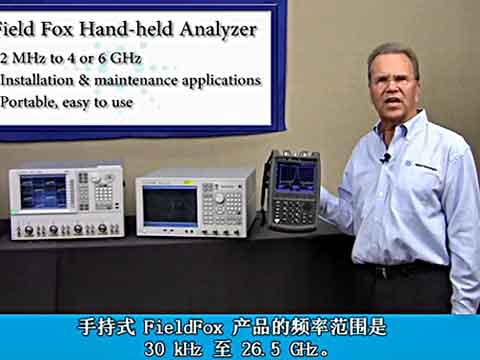

Keysight N9952B 50GHz 160GSa/s 110dB 便攜式設計，支持現場測試
R&S ZNA67 67GHz 240GSa/s 125dB 多端口毫米波測試，內置脈沖發生器
Anritsu MS46524B 92GHz 320GSa/s 130dB 超寬帶信號分析，支持太赫茲擴展
Tektronix TSO820 70GHz 256GSa/s 100dB 集成示波器功能，支持眼圖/抖動分析
3. 使用技巧- 校準策略：
- 頻域校準：使用SOLT或TRL校準件消除測試夾具誤差。
- 時域校準：對已知長度標準件（如50cm電纜）測量，提取夾具時延與損耗，通過軟件扣除。
- 測試環境：
- 避免金屬物體靠近測試端口（建議距離>30cm），防止反射干擾。
- 高頻測試時使用半剛性電纜（如0.086英寸）替代柔性電纜，降低插入損耗。
五、總結與未來趨勢- 核心價值：TDNA通過時頻域聯合分析，將無線通信硬件調試效率提升50%以上，故障排查時間從數天縮短至數小時。
- 技術融合：
- AI輔助診斷：通過機器學習算法自動識別TDNA波形中的典型故障模式（如過孔殘樁、連接器氧化）。
- 毫米波/太赫茲擴展：支持110GHz以上頻段測試，滿足6G與衛星互聯網需求。
- 應用擴展：
- 智能網聯汽車：優化車載雷達與通信天線的多頻段協同設計。
- 工業物聯網：排查工廠環境中的電磁干擾源，提升無線傳感器網絡可靠性。
通過合理應用TDNA，無線通信企業可顯著縮短研發周期、降低測試成本，并在激烈的市場競爭中占據技術高地。
|
