是德LCR測試儀E4980A的數據存儲與導出方式解析

agitek2008

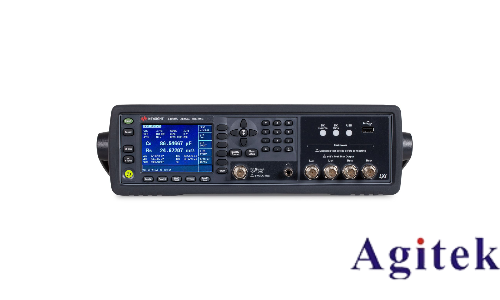

是德科技（Keysight）E4980A精密LCR表作為電子元件阻抗測量的核心設備，其數據存儲與導出功能在科研、工業生產和品質控制等領域中至關重要。本文將從存儲機制、接口協議、軟件工具及操作規范四個維度，系統闡述E4980A的數據管理方案，為用戶提供技術參考。

一、內部存儲架構與基本操作

E4980A采用嵌入式閃存作為內部數據存儲介質，支持非易失性數據保存。儀器默認配置256MB存儲空間，可容納多達1000組測量結果（含參數設置與原始數據）。用戶可通過面板操作實現以下功能：

1. 數據存儲與命名

單次測量數據存儲：在測量完成后，按下“Store”鍵即可將當前結果保存至默認文件夾（如“Memory 01”）。

批量存儲設置：通過“Auto Store”模式，儀器可自動記錄每次觸發事件（如頻率切換或參數變更）的數據，適用于長時間監測場景。

文件命名規則：支持自定義文件名（最大16字符，含數字與字母），便于后續數據檢索。

2. 數據瀏覽與刪除

儀器內置的“Data Review”菜單允許用戶通過列表形式查看已存儲文件，支持按日期、名稱排序。

單個/批量刪除功能可通過“Delete”選項實現，但需注意系統自動保留最近10組數據以防誤操作。

二、外部接口與導出協議

E4980A提供多樣化的外部接口，支持實時數據傳輸與離線導出。主要接口類型及其應用場景如下：

1. USB接口（Type-A）

兼容USB 2.0協議，支持U盤直連存儲。操作步驟：

        1. 插入U盤后，儀器自動識別并生成“USB Mass Storage”模式；

        2. 通過“Export Data”菜單選擇導出格式（CSV、TXT、SCPI記錄文件）；

        3. 單次導出或批量導出（指定文件夾范圍）。

注：U盤需預先格式化為FAT32文件系統，單文件最大容量限制為4GB。

2. LAN接口（10/100Mbps）

支持TCP/IP協議，可實現遠程數據訪問與控制：

     配置儀器IP地址（默認192.168.1.100）后，通過PC端軟件（如Keysight IO Libraries Suite）建立連接；

     實時數據流傳輸：使用SCPI命令（如`*TRG;*OPC?`）觸發測量并接收結果；

     歷史數據批量下載：調用`MMEMoryATA?`命令獲取指定文件內容。

3. GPIB接口（可選配）

適用于傳統實驗室系統集成，遵循IEEE 488.2標準：

     地址設置范圍0-30，通過GPIB電纜連接至控制器；

     數據導出命令示例：`MEASureATA?`（獲取當前測量值）、`MMEMory:CATalog?`（查詢存儲列表）。

三、專用軟件工具與高級分析

是德科技配套開發的PC端軟件顯著提升了數據后處理效率，典型工具包括：

1. Keysight BenchVue

集成化測試平臺，支持E4980A的即插即用連接：

     實時數據流顯示與記錄（圖表化呈現）；

     自動導出至Excel、MATLAB兼容格式；

     統計分析功能（標準差、合格率計算）。

2. E4980A Utility Software

官方免費工具，專注于數據管理：

     批量文件導入/導出（支持跨儀器版本兼容）；

     自定義報告生成（含測試參數、統計結果）；

     與Agilent VEE、LabVIEW的API接口對接。

3. SCPI腳本編程

通過文本編輯器編寫標準SCPI命令集，實現自動化數據提取：

四、數據安全與導出注意事項

為確保數據完整性與儀器安全，需遵循以下規范：

1. 存儲介質兼容性

U盤需使用高質量品牌（如SanDisk、Kingston），避免因讀寫錯誤導致數據丟失；

定期格式化U盤（每季度一次），防止文件系統碎片影響傳輸效率。

2. 導出環境配置

LAN導出時，關閉防火墻或開放端口5025（SCPI默認端口）；

使用GPIB接口需確認控制器地址與儀器設置一致，避免通信沖突。

3. 數據驗證機制

E4980A支持校驗和（Checksum）功能，導出文件末尾自動附加16位CRC碼，可驗證數據完整性；

建議導出后使用第三方工具（如MD5sum）進行二次校驗。

E4980A通過硬件與軟件協同設計，構建了高效的數據管理生態。未來隨著物聯網技術的滲透，該儀器有望進一步集成云存儲接口（如AWS IoT Core），實現跨地域數據共享與AI分析。
