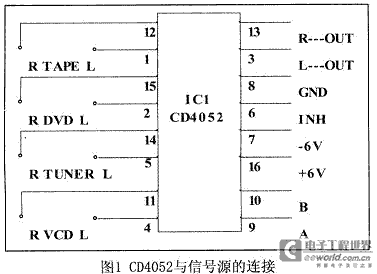

0 引言 現代聲頻功率放大器，一般都接有多種音源，如VCD、CD、DVD、卡座、收音頭等。對它們進行選擇和切換，是選擇電路的主要任務。目前市場上流行的音源選擇電路豐要有：輕觸式電子丌關選擇電路、繼電器丌關式選擇電路、機械開關式選擇電路，下面分別對它們進行介紹。 1 輕觸式電子開關式音源選擇電路 輕觸式電子開關音源選擇電路的主要優點是：手感好、在面板上的布置美觀、布線方便、信號通路無觸點、壽命長、成本低。是目前市場上主流音源選擇方法。主要缺點是：線路相對復雜，電指標略低于繼電器音源選擇電路，由于部份集成電路供電電壓不高，致使過載源電勢較低。 1．1 用CD4052構成的音源選擇電路 CD4052與各音源的連接如圖1所示。
A=O，A接邏輯低電平。A=1，A接邏輯高電平。當INH=0時，從圖1、圖2、功能表1可看出： A=0、B=0、選中TAPE； A=0、B=1、選中TUNER； A=1、B=0、選中DVD； A=1、B=1、選中VCD。 對于A B的編碼，目前較流行的有兩種方法： a．軟件方法：用CPU的I／O端口直接輸出或通過擴展器件產生編碼。 b．低檔機器一般用硬件組成編碼器，如圖所示。
從圖3可以看出：當按DVD鍵時，7Q輸出高電平，并只有7Q為高電平。A、B的輸出為A=1，B=0。從表1及圖1、圖2看出：CD4052 的13腳與 15腳接通；3腳與2腳接通。把DVD的R、L信號選中并送后級放大。此外，7Q輸出的高電平還要送到顯示電路，驅動顯示屏作出相應顯示。接入D1- D4、R1-R4的作用，是為了按鍵產生的脈沖信號送到CP端(74273的11腳)，刷新并互鎖各個D觸發器，確保每次按鍵，電路都有正確的響應。 1．2 用CD4051組成的音源選擇電路 CD4051的內部結構及引腳排列如圖4所示。
用兩個CD4051組成的音源選擇電路如圖5所示。
由表2及圖4、圖5看出，當INH為低電平時，CD4051的9、10、11腳接入不同編碼，從Y送到后級的信號如下： C B A 0 0 0 接入VCD信號 0 0 1 接入TUNER信號 0 1 0 接入AUX信號 0 1 1 接入TV 信號 1 0 0 接入SCR信號 1 0 1 接入TAPE信號 1 1 0 沒有啟用 1 1 1 沒有啟用 用硬件產生上述編碼的電路如圖6所示。
D1-D6和R1-R6的任務是把每次按下按鍵時產生的脈沖信號引至CP端(IC9腳)，刷新并互鎖各D觸發器，確保IC1的輸出信號能正確編碼。例如，當按下VCD鍵(圖6)，Q1為高電平，其余觸發器為低電平，A、B、C狀態為0、0、0，從CD4051的功能表可知，13腳A0與3腳Y接通，從圖 4、圖5看出，這時VCD信號被選中，送往后級進行放大。此外，圖6中IC2(40174)各D觸發器的輸出還要送往顯示驅動電路，從顯示屏中顯示出該路信號被選中。 2 用繼電器組成的音源選擇電路 用繼電器組成的音源選擇電路有很多優點：由于繼電器觸點一般都密封在塑殼內，可靠性高、失真小、噪音低、過載源電動勢的大小由后面的放大電路確定；缺點是成本較高，目前在HI-FI機型中應用較多。圖7是由TC9135P控制的繼電路音源選擇電路。
TC9135可接為六路互鎖式開關電路，低電平觸發，它的輸出電流較大，可直接驅動小型繼電器工作，電路如圖7所示，用輕觸開關控制，J1- J6為雙觸點小型繼電器。R1-R6把IN1-IN6接到高電位，當按下AUX按鈕時，IN1為低電平，OUT1驅動繼電路J1吸合，接通AUX的信號，送到后級放大，當按下CD按鈕時，OUT6驅動J6吸合，把CD信號接到后級放大，同時TC9135片內有互鎖功能，把原來吸合的繼電器釋放。此外，OUT1— OUT6輸出信號還要送到顯示驅動電路，顯示所選擇的輸入信號源。 3 用機械開關組成的音源選擇電路 用機械開關組成的音源選擇電路的優點是線路簡單，缺點是手感重、觸點長期露在空氣中很容易氧化造成接觸不良。目前已基本退出市場，只有在老式機器中見到。 參考文獻 1.韓偉 高保真音頻功率放大器的綜合設計[期刊論文]-電子設計應用 2008(8) 2.李水飛 AV功放原理與維修 2005 3.黃令華.王新安.劉偉 前置運算放大器的噪聲分析與設計[期刊論文]-中國集成電路 2008(5) 4.張金柱 一種小信號音頻功率放大器電路參數的設計[期刊論文]-電腦與電信 2008(3) 作者簡介：廣東工程職業技術學院 莫晏光(1954．4一)，男，工程師，主要研究方向：電子產品設計及開發、單片機應用及教學。 來源：電子技術 2009，36(7) |
