良好的接線技術能將耦合至電路的外部噪聲降至最小而且應當用于全部應用。這些技術對于寬帶寬電源/負載電路的穩定性控制至關重要。應采用雙絞線作為源和感測線以減少鄰近干擾源的有害耦合，并且不受電場和磁場的影響。將源和負載之間的導線纏繞起來可以最小化環路面積，近而限制感應電壓幅度并消除噪聲電壓，因為相鄰雙絞線的噪聲電壓幅度相等、極性相反。因此，雙絞線比兩條近距離平行導線的抗磁場干擾能力強。此外，雙絞線減小了磁場發射。兩條鄰近導線的電流大小相等、方向相反，所以在雙絞線幾英寸范圍內產生的磁場能夠有效地相互抵消。與兩條未纏繞的等長導線相比較，雙絞線的電感量較小。通常，長度為15英尺（4.6米）雙絞線電纜的電感量為2~4μH。 使用大負載電容器補償不合格的電源瞬態響應 將大電容與DUT并聯時，電容量確實會提高穩定度，但需要付出較高的性能代價。在類似2300系列的快速瞬態電源面市以前，便攜設備（例如移動電話）制造商不得不采用帶寬不足以有效響應大幅度、近瞬變負載電流的傳統電源。保持近穩態輸出電壓的方案是用大電容器與負載并聯，實際上在負載電路中加入了第二個電壓源（見圖1）。通常電容量為100μF~4700μF的大電容器具有較大的等效串聯電阻（ESR）能降低負載電路的Q值。而且，電容器等效串聯電阻在較高頻率會增大并有效地為電路增加電阻值。在高頻上增加的電阻值還能降低Q值并極大提高電路穩定性。但在負載上使用大電容器有兩個缺點： 1.電源電流回讀電路不能用于測量脈沖負載電流因為電容器為負載提供電流，保持負載電壓穩定。 2.較大的電解質電容和鉭電容具有較大的漏電流，這不利于電源電流回讀電路準確讀取休眠模式或截止態電流。 雖然在負載加入大電容器會提高系統穩定性，但不是一種可取的解決方案。使用高速瞬態電源并去除DUT的電容器能實現最佳整體電路性能。

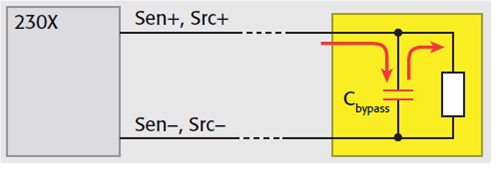

Cbypass=C旁路 圖1.當DUT負載電流增大時，負載上旁路大電容的影響。 為將給定長度雙絞線電感量降至最小，請使用Teflon®（特氟龍）細絕緣線。細絕緣線可以使雙絞線環路面積最小；而且，特氟龍是具有低介電常數的絕緣體，這更有利于降低電纜電容量和總的電纜阻抗。 降低電纜電感量的另一種方法是電纜長度越短越好。夾具/DUT越接近電源，電纜總電感量越小。顯然，DUT與電源的接近程度有物理限制，但電纜盡量走直線能讓電纜長度盡量短，有助于確保系統穩定。 如果使用雙絞線和最短電纜不足以確保穩定性，可以使用低電感量電纜。吉時利的SC-182型低電感量特氟龍絕緣同軸電纜具有10Ω特性阻抗。此電纜長度為4.6米，電感量為150~250nH。與標準雙絞線電纜相比，此電纜的電感量降低了一個數量級。 使用特氟龍絕緣雙絞線，使接線長度最短并采用SC-182低電感量電纜有助于降低L電纜并提高負載電路穩定性。但是，使用這些方案不能改變電源/負載電路組合的性能。 想與吉時利測試測量專家互動？想有更多學習資源？可登錄吉時利官方網站http://www.keithley.com.cn/ |
