DC-DC電路MC34063A計算器

輸入電壓 v
輸出電壓 v
輸出電流 ma
輸出電壓波紋系數 mv(pp)
工作頻率 khz
1:極性反轉。2:升壓。3:降壓。三種典型電路時,外圍元件參數的自動計算
使用方法: 只要在左中部框中輸入你想要的參數,然后點擊“進行計算并且刷新電路圖”按鈕, 它就可以自動給所有相關的外圍元件參數和相對應的標準電路圖紙,使設計dc—dc電路實現智能化高效化。
關于警告:如果您輸入的參數超過了34063的極限,它會自動彈出警告窗口提醒您更改它們。
特殊輸入:要設計極性反轉電路請在輸入或輸出電壓數字的前面加上負號,比如-5v。

這是一種用于dc-dc電源變換的集成電路,應用比較廣泛,通用廉價易購。 極性反轉效率最高65%,升壓效率最高90%,降壓效率最高80%,變換效率和工作頻率濾波電容等成正比。

另外,輸出功率達不到要求的時候,比如>250~300ma時,可以通過外接擴功率管的 方法擴大電流,雙極型或mos型擴流管均可,計算公式和其他參數及其含義詳見最下部詳細介紹即可。

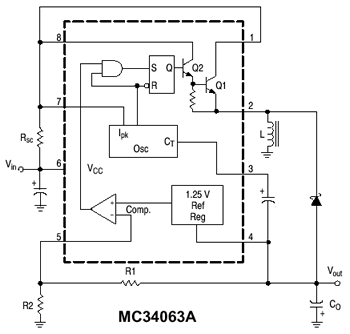

外圍元件標稱含義和它們取值的計算公式:

Vout(輸出電壓)=1.25V(1+R1/R2)

Ct(定時電容):決定內部工作頻率。Ct=0.000 004*Ton(工作頻率)

Ipk=2*Iomax*T/toff

Rsc(限流電阻):決定輸出電流。Rsc=0.33/Ipk

Lmin(電感):Lmin=(Vimin-Vces)*Ton/ Ipk

Co(濾波電容):決定輸出電壓波紋系數,Co=Io*ton/Vp-p(波紋系數)

固定值參數:

Vces=1.0V  ton/toff=(Vo+Vf-Vimin)/(Vimin-Vces)  Vimin:輸入電壓不穩定時的最小值

Vf=1.2V 快速開關二極管正向壓降

其他手冊參數:

參數名稱 符號 單位 MC34063(美國Motorola公司) CW34063(國產) IRM03A(日本夏普公司)
輸入電壓 Vin V 2.5~40V 2.5~40V 2.5~40V
輸出電壓 Vout V 1.25~40V 1.25~40V 1.25~40V
最大輸出電流 Iomax A 1.5A 1.5A 1.8A
最高工作頻率 f kHz 0.1~100KHZ 0.1~100KHZ 0.1~100KHZ
功率 P W 1.25W 1.25W 0.9W
工作溫度 Ta 0~70度 0~70度 0~70度

在實際應用中的注意:

1:快速開關二極管可以選用IN4148,在要求高效率的場合必須使用IN5819!

2:34063能承受的電壓,即輸入輸出電壓絕對值之和不能超過40V,否則不能安全穩定的工作。
