什么叫Trap天線?
　　許多天線均可有效諧振，工作于一個以上的波段，其中一類稱之為 Trap 天線。
　　Trap（陷波器）是由電感和電容組合而成，通常是由一個電感器和一個電容器并聯連接。
　　當電波頻率等于該并聯回路的諧振頻率時，該回路即呈現出很高的阻抗，可視為開路；如電波頻率低于諧振頻率時，回路呈感性；而電波頻率高于諧振頻率時，則呈容性。

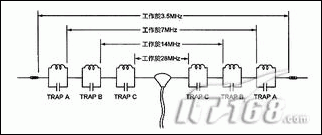

　　　　一種四波段 Trap Dipole
　　圖中 Trap A、B、C 的諧振頻率，分別為 7MHz、14MHz 和 28MHz，它們各自對一個特定的頻段。呈現高阻抗特性，而對其它頻率，只呈現極小的感抗或容抗。
　　這樣，在不同的波段上，Trap A、B、C 就像電子開關一樣，如同連接或斷開天線的各個部份，以達到自動改變天線長度的效果。我們自制的 Trap 天線，均是如此工作的。
天線電氣長度隨頻率變化始終處于諧振狀態
　　另一種 Trap 形式，常見于商品天線中，與前述的原理略有不同。這種天線的 Trap，一般并不諧振于某個業余波段上，而是在業余波段之外。
　　當工作的業余頻率低于 Trap 的諧振頻率時，Trap 呈現電感性，相當于加在天線上的電感，有延長天線電氣長度的作用；反之，當工作頻率高于 Trap 的諧振頻率時，Trap 呈現電容性，有如串聯在天線臂上的電容，可以縮短天線的電氣長度。如此一來，天線的物理長度不變，而電氣長度則隨工作頻率變化而變化，可保證天線始終處于諧振狀態。
　　Trap 有如此功效，不僅使用在直立天線、水平雙極天線上，而且廣泛用在多波段指向天線上，以避免每個波段，都架設一支指向天線所帶來的種種問題。
TRAP 可用傳輸線代替
　　Trap 也可用傳輸線替代，一段一端短路的 1/4λ (波長 )的傳輸線，和一個在相應頻率上諧振的電感電容并聯回路，其效果是完全相同的。
　　由于普通 Trap 中的電感和電容器，需要作防水和耐高壓的處理，傳輸線型的 Trap，就顯示出其優點，經常被用在商品化的多波段天線，尤其是 VHF 多波段指向天線上。
簡易實用的三波段 TRAP DIPOLE


　G3TKN 所設計的三波段 Linear Trap Dipole
　　圖中的 Trap 即為一端短路的 1/4 λ傳輸線 (50Ω同軸電纜，例如 RG- 58/U) ，諧振頻率為 14MHz。所以兩個 Trap 之間，是工作于 14MHz 的 Dipole；但是對于 7MHz，Trap 則呈感性，這時，整個天線諧振在 7MHz 上電感加載的 Dipole；而對于 21MHz 的二倍頻，它也能在整個天線長度上諧振工作。
　　尚要補充的是：電纜的兩端要妥善密封，以利防潮；而由于 Dipole 本身，增加了電纜的額外重量，若架成倒 V 型 (Λ型 )，將會更好。
　　天線的兩端在實際架設時仍須調整，即所謂的Cut and Try；而此天線承受的功率，不可大于 250W。
　　如此即大功告成。是不是很容易制作一支實用的多波段 DIPOLE 天線？
