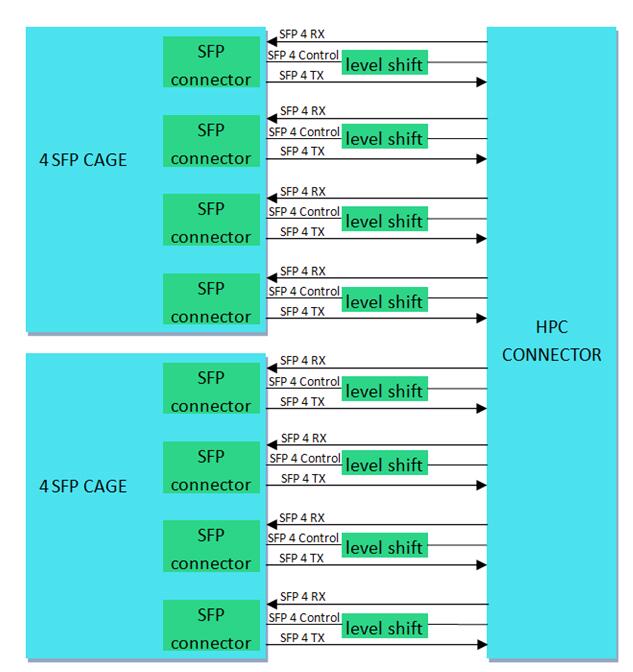

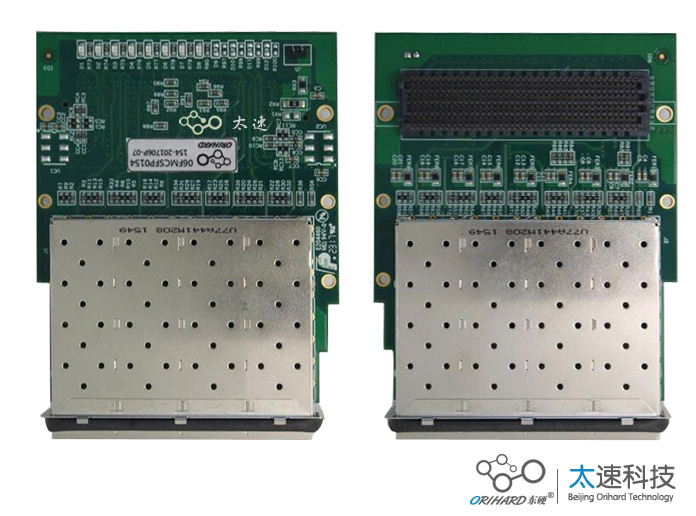

一、板卡概述 本卡是一個FPGA夾層卡（FMC）模塊，可提供高達8個SFP / SFP +模塊接口，直接插入千兆位級收發器（MGT）的賽靈思FPGA。支持業界標準的小型可插拔（SFP / SFP +）收發器模塊接口。 板卡支持8路光纖同時使用，也可以top面四路或者bottom面單獨四路使用。
二、性能指標
板卡功能 | 參數 | 內容 | SFP+ 光纖 | 路數 | 8路 | GTX路數 | 8路 | 單通道速率 | 2.5Gbps,3.125Gbps,6.25Gbps,10Gbps | 支持協議 | Aurora，RapidIO，10G以太網 | 數字接口 | FPGA GTX LVDS | 時鐘 | 路數 | 2路 | 板載晶振 | 156.25MHz | 連接器類型 | FMC-HPC | ASP-134488-01 | | 前面板 | 8路SFP+，多模或者單模 PCB top面四路，bottom面四路 | 板卡標準 | FMC ANSI/VITA 57.1 - 2008 | 板卡尺寸 | 69X76.5mm | 板卡重量 | （含散熱片） | 板卡供電 | +12V@1A | 板卡功耗 | 8W | 工作溫度 | Industrial -20℃到+70℃ | 支持母板 | Xilinx board | V6、V7、KU、VU、 ZYNQ、ZU 開發板 | Orihard board | 136、270、367、288、330、274、3、9 |
三、 軟件內容 提供ISE或者Vivado版本的 FMC接口SFP+ Aurora 10Gbps回環的參考測試程序，支持的FPGA型號或者板卡見說明書表格。 四、 板卡應用 板卡配置FPGA母板用于10Gbps光纖收發場景。 |
