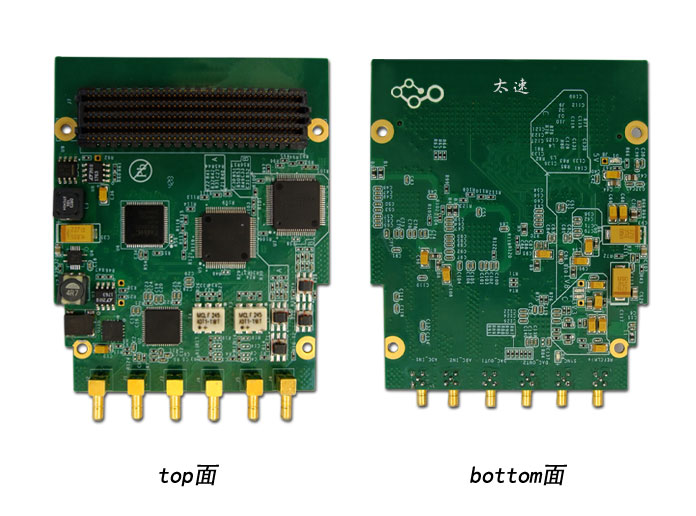

一、概述
該板卡可實現2路14bit 400Msps AD 和2路16bit 400Msps DA功能，遵循 VITA 57 標準，板卡可以直接與VME/VXS/AMC/VPX/PCI-E FPGA 載板連接使用，用于模擬信號、中頻信號采集，信號發出等應用，是xilinx開發板設計的標準板卡。

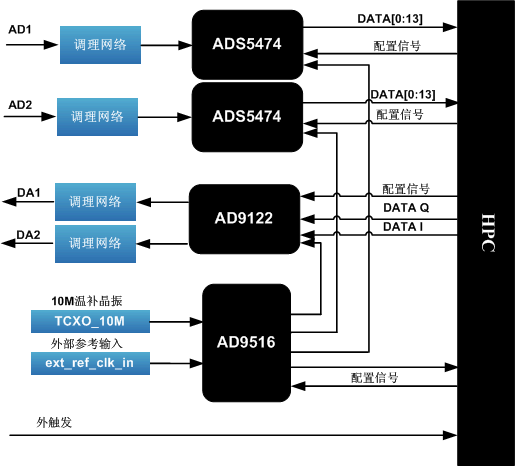

二、 性能指標板卡功能 | 參數 | 內容 | ADC | 芯片型號 | ADS5474 | 路數 | 2路ADC | 采樣率 | 400MSPS | 數據位 | 14bit | 數字接口 | DDR LVDS | 模擬接口 | 交流耦合 | 模擬輸入 | ±1V | 輸入阻抗 | 50Ω | 模擬指標 | | DAC | 芯片型號 | AD9122 | 路數 | 2路DAC， | 轉換率 | 600Msps，插值1.2Gsps | 數據位 | 16bit | 數字接口 | DDR LVDS | 模擬接口 | 交流耦合 | 模擬輸出 | ±1V | 輸出阻抗 | 50Ω | 模擬指標 | 信噪比SNR：69.327dBFS | 時鐘 | PLL芯片 | AD9516 | 板載晶振 | 溫補晶振 10MHZ | 外輸入時鐘 | SSMB接口切換 | 外觸發 | 路數 | 1路輸入 | | 電平 | 3.3V LVTTL電平 | 連接器類型 | FMC-LPC | ASP_134604_01 | | 前面板 | 6路 SSMB | 板卡標準 | FMC ANSI/VITA 57.1 - 2008 | 板卡尺寸 | 69mmX90mm | 板卡重量 | （含散熱片） | 板卡供電 | +12V@1A | 板卡功耗 | 8W | 工作溫度 | Industrial -20℃到+70℃ | 支持母板 | Xilinx board | V6、V7、KU、VU、 ZYNQ、ZU 開發板 | Orihard board | 136、270、367、288、330、274、3、9 |
三、軟件支持
基于spartan6、Virtex5、Virtex6系列的FPGA測試?yán)映绦颉?nbsp;
四、硬件測試平臺介紹

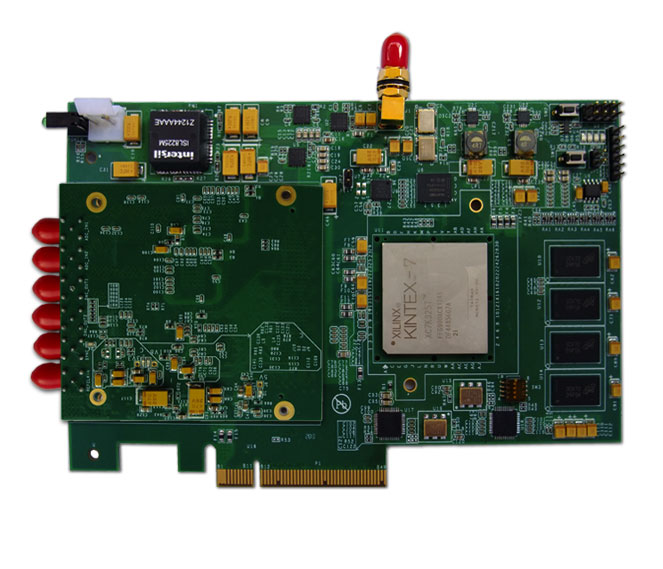

可與公司自主產品136號，Xilinx ML605開發板、VC707開發板開發板等配合使用。
|
