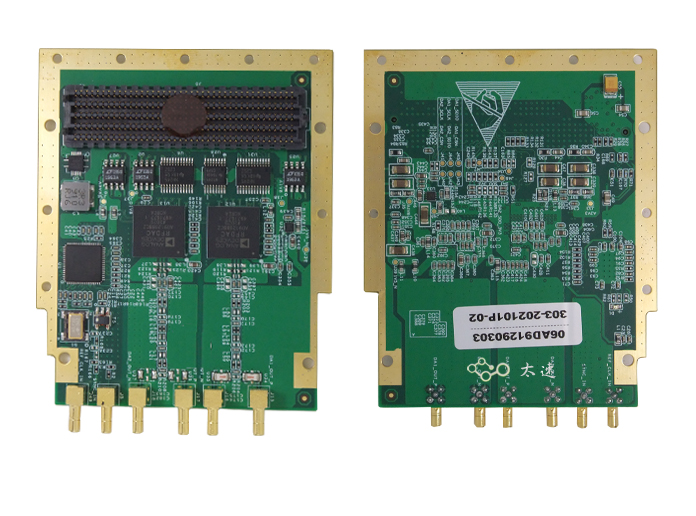

一、板卡概述 FMC303可實現寬波段、雙通道、14位、5.6GSPS（2.8gsps直接射頻綜合）DAC功能，時鐘可采用內部時鐘源（可選擇鎖定到外部參考），或外部提供的采樣時鐘。此外還為用戶提供定制采樣控制的觸發器輸入。FMC303在機械上和電氣上符合FMC標準（ANSI/VITA 57.1)。該卡具有多引腳連接器、前面板I/O，可以在傳導冷卻環境中使用。FMC303的設計基于ADI的AD9129單路14位5.6GSPS數模轉換器。模擬信號以交流電方式耦合到前面板上的SSMB 同軸連接器上。FMC303允許通過串行通信總線對時鐘源進行靈活的控制。
二、性能指標 板卡功能 | 參數 | 內容 | DAC | 芯片型號 | AD9129 | 路數 | 2路DAC， | 轉換率 | 2.8Gsps，插值5.6Gsps | 數據位 | 14bit | 數字接口 | DDR LVDS | 模擬接口 | 交流耦合 | 模擬輸出 | ±1V | 輸出阻抗 | 50Ω | 模擬指標 | | 時鐘 | PLL芯片 | AD5616-1 | 板載晶振 | 10MHz 溫補晶振VCXO | 外輸入時鐘 | 默認10MHz，3.3V LVTTL電平 | 外觸發 | 路數 | 1路輸入 | | 電平 | 3.3V LVTTL電平 | 連接器類型 | FMC-HPC | ASP-134488-01 | | 前面板 | 4路 SSMB | 板卡標準 | FMC ANSI/VITA 57.1 - 2008 | 板卡尺寸 | 69X76.5mm | 板卡重量 | （含散熱片） | 板卡供電 | +12V@1A | 板卡功耗 | 8W | 工作溫度 | Industrial -20℃到+70℃ | 支持母板 | Xilinx board | V6、V7、KU、VU、 ZYNQ、ZU 開發板 | Orihard board | 136、270、367、288、330、274、3、9 |
三、軟件支持 提供ISE或者Vivado版本的 FMC接口 DA輸出，時鐘配置、外觸發接入的參考測試程序，支持的FPGA型號或者板卡見說明書表格。 四、應用領域 超大帶寬的波形生成、直接射頻轉換、 軟件定義的無線電（SDR）、無線電探測和聲波定位、超寬帶數字接收機、媒體設備、航空航天和測試儀器 |
