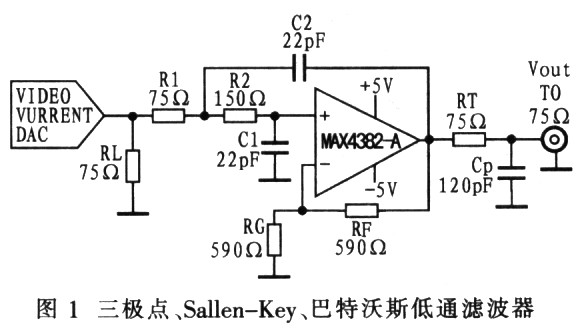

本應用筆記介紹如何利用MAX4382 3通道放大器構建雙電源供電的低成本、三通道、三極點、低通Sallen-Key濾波器。該電路提供巴特沃斯濾波器頻響特性，具有30MHz帶寬，非常適合HDTV應用中的視頻重建濾波。可以在單電源供電時通過輸入偏置網絡提供與雙電源供電配置相同的濾波特性。 在HDTV應用中，低通濾波器用于恢復RGB和復合視頻(Y、Pb、Pr)信號，濾波器放置在視頻DAC的后級，以消除信號中的高次諧波，也可以放置在ADC的前面，用于抗混疊濾波。MAX4382高速、三通道放大器可以用來構建這樣的低通濾波器，非常適合HDTV應用。 圖1給出了雙電源供電時，MAX4382一個通道的典型電路，它是一個三極點、三極點、Sallen-Key、巴特沃斯低通濾波器，圖中，電流輸出DAC產生視頻信號，電阻(RL)用于設置放大器信號幅度。利用MAX4382、RL、R1、R2、C1和C2構成一個雙極點、Sallen-Key低通濾波器，增益為2。輸出端驅動75負載，RT和Cp構成一個實部極點。圖1所示電路的-3dB帶寬大約為30MHz (見圖2)，44.25MHz頻點提供近似14dB的衰減；74.25MHz頻點提供近似28dB的衰減。群延時約為6.5ns(見圖3)。如果電流輸出DAC負載不是75，只需利用下列關系式設置R1：R1 + RL = 150。RL大于150時, 需要調整C1、C2、R1和R2。  采用5V單電源供電時，標準視頻信號范圍在0V至1V。需要在MAX4382的輸入端加入一個直流偏置，以防止視頻信號在放大器的輸出端箝位。圖4所示為一個通道的輸入偏置網絡，R3、R4和C3與RL一起在輸入端產生150mV的直流偏置。放大器的輸出直流電平為300mV，足以保證輸出級工作在線性區域。R4和C3有助于消除電源噪聲，濾波特性與雙電源供電配置相同。 |
