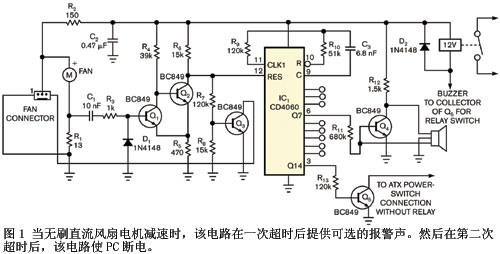

可利用圖1中的電路來監視直流風扇電機的轉速，并且如果電機停轉就報警。該電路的一種潛在應用是監視PC中的CPU風扇速度，CPU過熱可能會毀壞整個系統。PC BIOS對引導期間的CPU或機箱風扇速度的監視能力通常很有限。而且，如果啟用BIOS的CPU風扇保護功能，它可能很快就會出問題：如果風扇的起動加速度減慢，則BIOS會在引導序列的開始就把PC斷電，使用戶無法進入BIOS設置來糾正這一情況。因此，手冊經常建議用戶禁用這項風扇功能。圖1中的電路表明如何實施連續監視，并且在出現風扇問題時報警，并自動使系統斷電。 R1上的脈沖是由風扇的無刷電機換向引起的，它起動施密特觸發器Q1/Q2，后者控制晶體管開關Q3，使風扇的主板連接器的傳感引腳換向；換向頻率與轉速成正比。可選擇讓觸發器的輸出端用兩個超時周期來復位計時器；第一次超時的終結會激活報警蜂鳴器。 第二次超時之后，晶體管Q5會借助（或不借助）繼電器開關使PC斷電。當該電路與主板上的電源開關連接器間距超過20 cm~30cm時，繼電器開關動作會更連貫，不太容易受干擾，并且得到用戶偏愛。必須把Q5的集電極或繼電器的接觸件與電源開關按鈕并聯。報警電路由Q4 和三端子壓電蜂鳴器組成。 |
