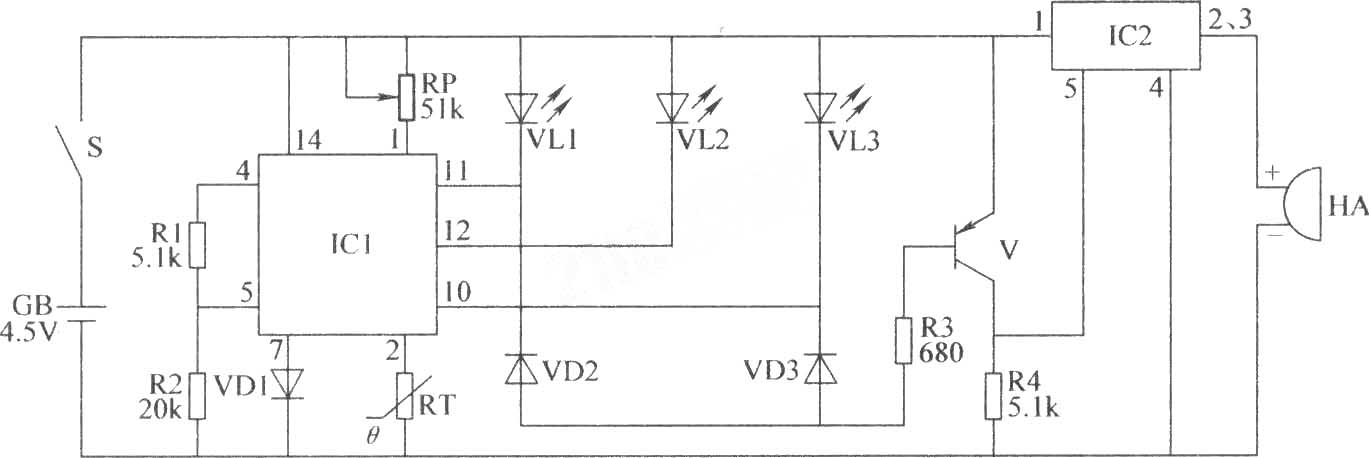

本例介紹的溫度監測報警器，具有“高”、“中”、“低”3檔溫度指示，能在溫度偏高或偏低時發出報警信號，可用于大棚、溫室等需要溫度監控的場合。 該溫度監測報警器電路由溫度檢N／指示電路和聲音報警電路組成，如圖所示。  元器件選擇 R1～R4選用1／4W金屬膜電阻器或碳膜電阻器。 RP選用合成膜電阻器或可變電阻器。 RT選用負溫度系數熱敏電阻器。 VD1～VD3均選用IN4148型硅開關二極管。 VL1～VL3均選用φ3mm的發光二極管。 V選用S8550或3CG8550型硅PNP晶體管。 IC1選用ZH-3型測光專用集成電路；IC2選用TWH8778型電子開關集成電路。 HA選用內置報警音源的直流電磁蜂鳴器。 |
