自制光電耦合器電路圖

發布時間：2011-2-18 12:02    發布者：circuit_share
關鍵詞： 光電耦合器

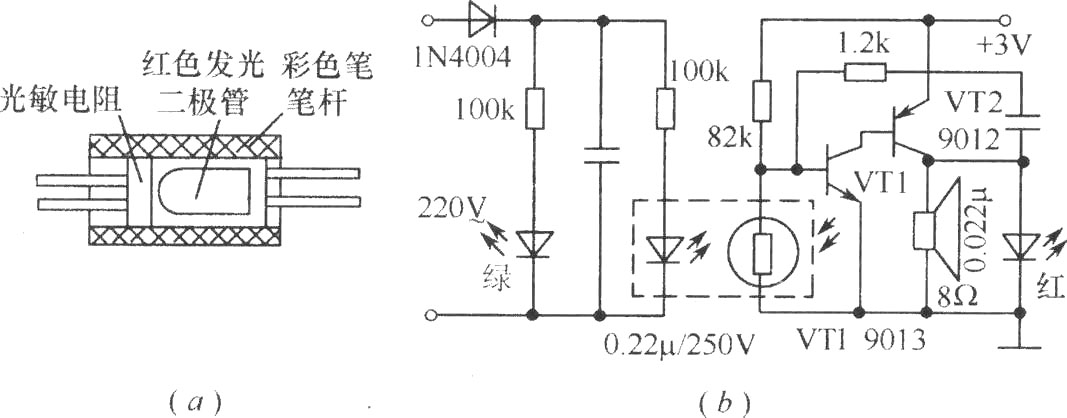

用透明膠紙將Φ55mm紅色發光二極管與光敏電阻卷好，放人一段彩色筆桿中(黑色為好)，兩端用膠粘好，即成為一個光電耦合器，它適用于作低頻開關電路，如圖(a)所示。圖(b)為采用光電耦合器的停電報警電路，在停電時它能發出報警聲。當平時有市電時，光電耦合器中的紅色發光二極管亮，經耦合使光敏電阻阻值變小，VT1截止，VT1、VT2組成的振蕩器不工作。當市電停電時，光敏電阻阻值增加，使VT1導通，振蕩器開始工作，發出報警聲。
