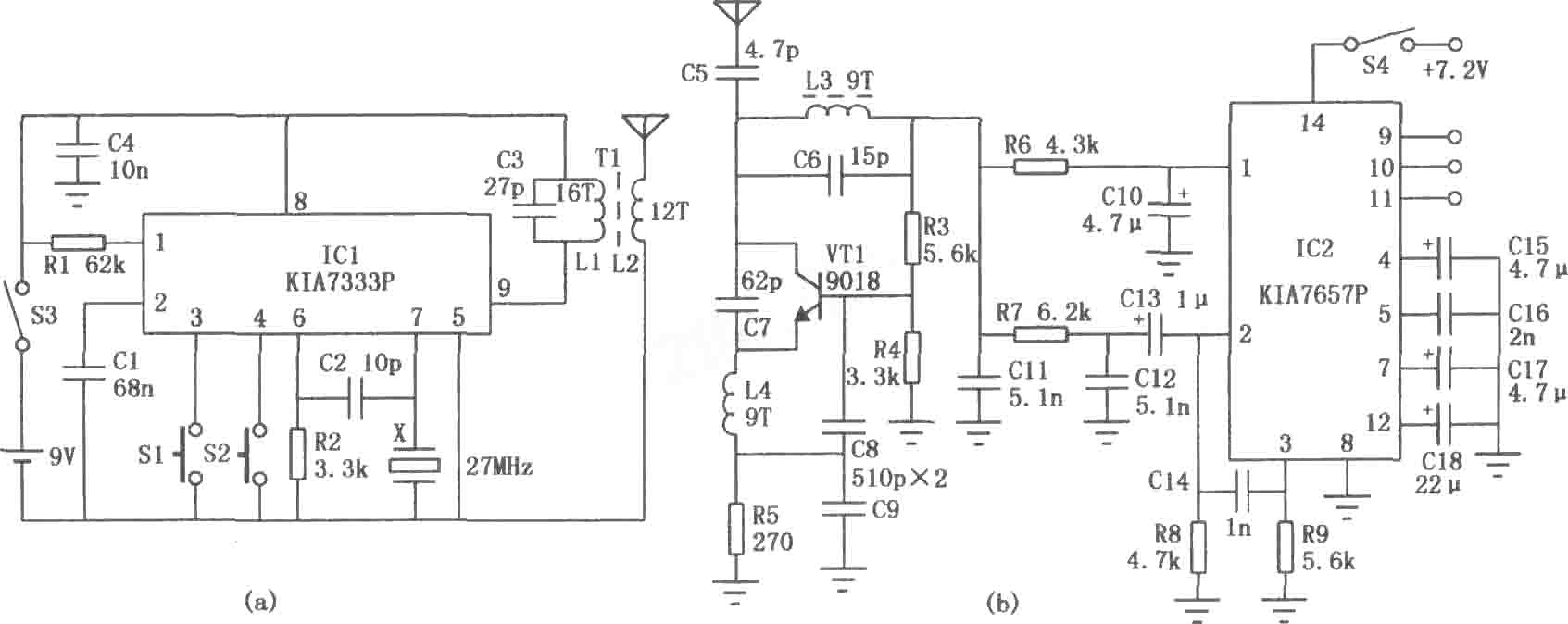

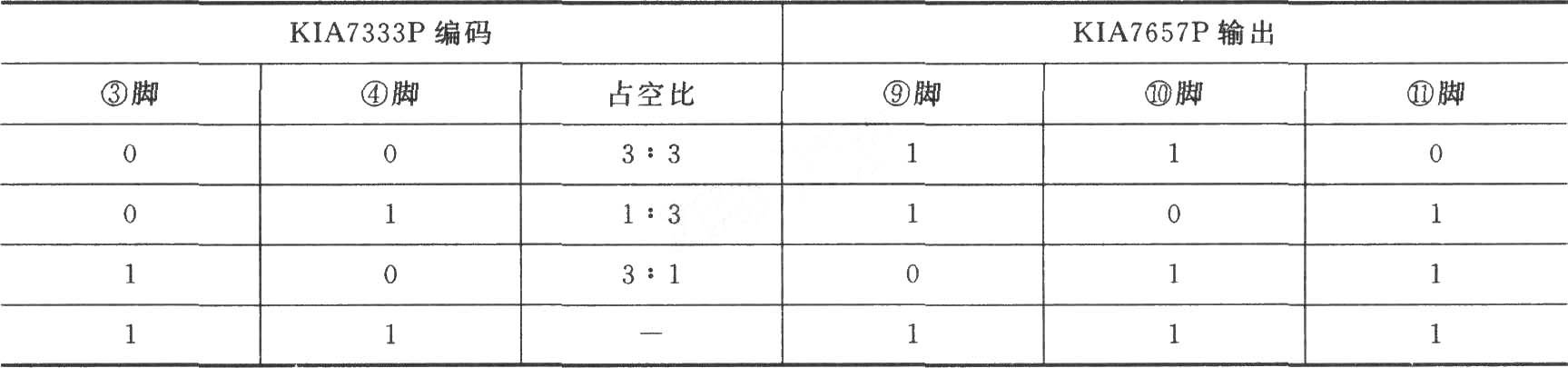

 本電路通過對發射電路的編碼，可使接收電路的3個通道分別得到不同的應用，實現對3種不同需要的電路進行遙控。編碼發射電路如圖(a)所示。IC1是編碼發射集成電路KIA7333P，內含矩形波產生、占空比控制、載波振蕩、調制及射頻功率放大電路。R1、C1是矩形波產生定時元件，決定矩形波的頻率。矩形波占空比有1：3、3：1、3：3三種類型，由按鈕開關S1、S2編碼選擇，見下表。X是石英晶體，其固有諧振頻率就是IC1⑥、⑦腳內部振蕩器產生的高頻載波頻率，通常取在27.0～29.7MHz的業余頻段。矩形脈沖對載波頻率進行調制，經射頻功率放大后，由IC1⑨腳輸出，再通過曲電容C3及射頻變壓器T1初級電感L1組成的并聯諧振回路選頻，耦合至T1次級，由天線向空間發射遙控信號。  接收電路如圖(b)所示。IC2是接收譯碼集成電路KIA7657P，內含兩級放大器、自動增益調整電路、譯碼器及三對復合(達林頓)驅動管，另外還有一個專門向外供電的5V穩壓電源，其②、③腳間的C14、R8、R9是放大增益自動調整元件，C15～C18是放大器及譯碼器的濾波電容。譯碼信號由IC2的9～11腳輸出，低電平有效，灌電流可達100mA。其輸出端不但可以驅動晶體管、光電耦合器、固態繼電器、晶閘管等，還可以直接驅動小型繼電器及小電流節能電機(如24ZY01、3A3RD等)。采用本電路遙控電動玩具、電動窗簾、自動門、起重機、建筑塔吊等非常合適。 |
