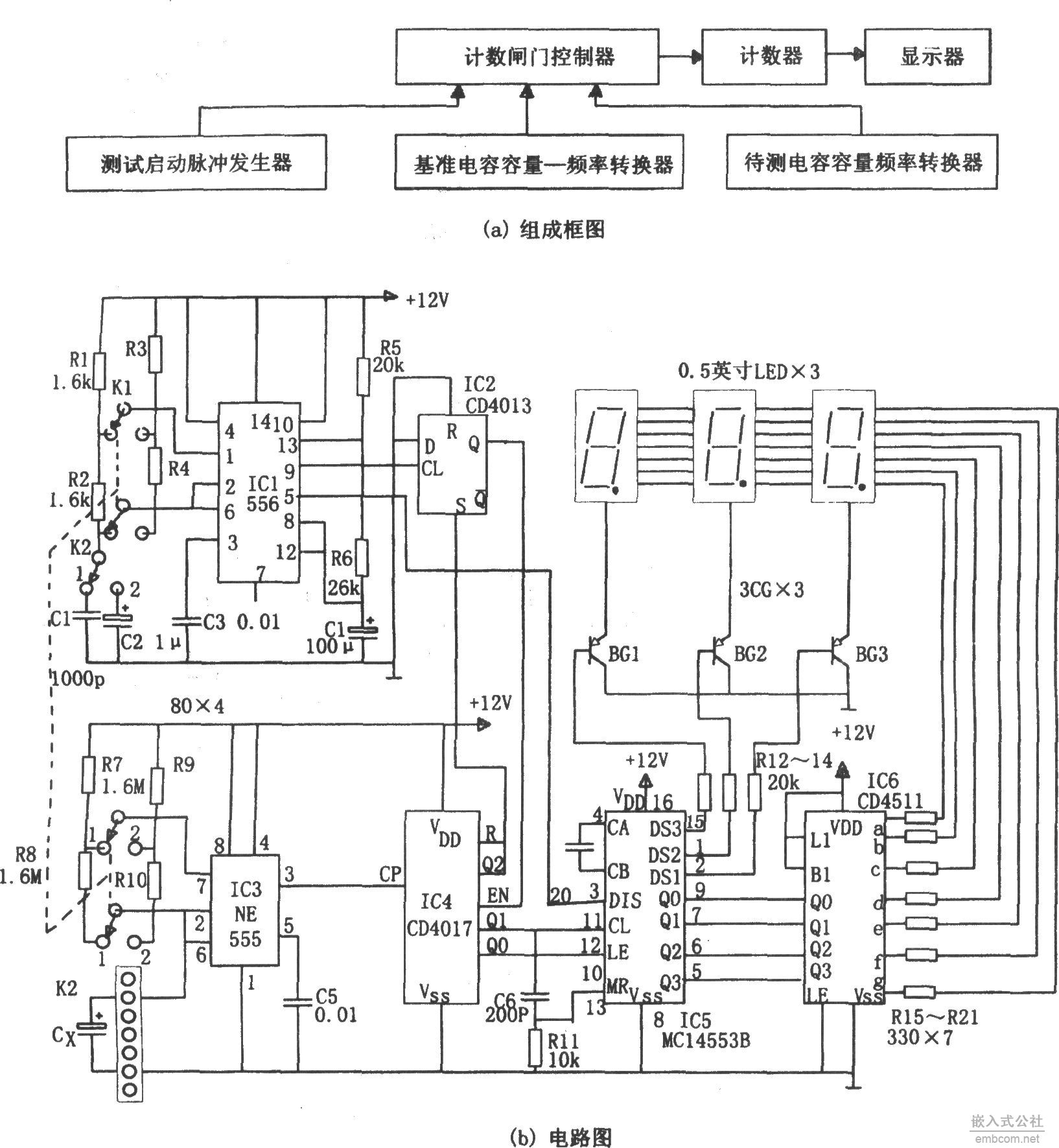

如圖所示為寬量程數字式電容測量電路。該測量儀由脈沖發生器、基準電容容量一頻率轉換器、待測電容容量一頻率轉換器、計數控制器、計數器、顯示電路等組成。 脈沖發生器即為由IC1(556)和R1、R2、C1(R3、R4、C2)等組成的多諧振蕩器，其振蕩頻率為f1= 1.44/(R1+2R2)C1，或f2=1.44／(R3+2R4)C2。其⑨腳輸出的脈沖的上升沿使D觸發器IC2(CD4013)的輸出端Q產生低電平，以加至計數器IC4(CD4017)的使能端(EN端)．使之處于計數狀態。其⑤腳輸出的脈沖控制3位BCD計數電路IC5(MC14553B)的DIS端。 待測電容容量一頻率轉換電路由R7、R8、IC3(555)和待測電容Cx組成，其將Cx容量轉換成待測的振蕩脈沖，并加至IC4，作為計數時鐘。IC4(CD4017)組成步進計數器。并將輸出Q1加至IC5的CL端，以作為計數脈沖，在給定的測試閘門(由IC1控制IC5的DIS端)內進行計數，并采用動態顯示方式將計數結果分時輸出。計數結果由BCD/7段譯碼器IC6(CD4511)譯碼，經BG1、BG2、BG3放大后，驅動3位七段共陰極LED管顯示出電容量。選擇開關K1、K2的開關位置、基準脈沖頻率、待測脈沖頻率和測量量程的關系如表所示。 本電路測量電容是利用555振蕩器的振蕩頻率f=l.44/(RA+2RB)C與電容器的容量C成反比關系，通過閘門控制電路控制計數器，對閘門內的脈沖進行計數，并由LED數碼管顯示出容量。本測量儀的量程分為三擋：1pF～999pF、1nF～999nF、1μF～999μF。
|
