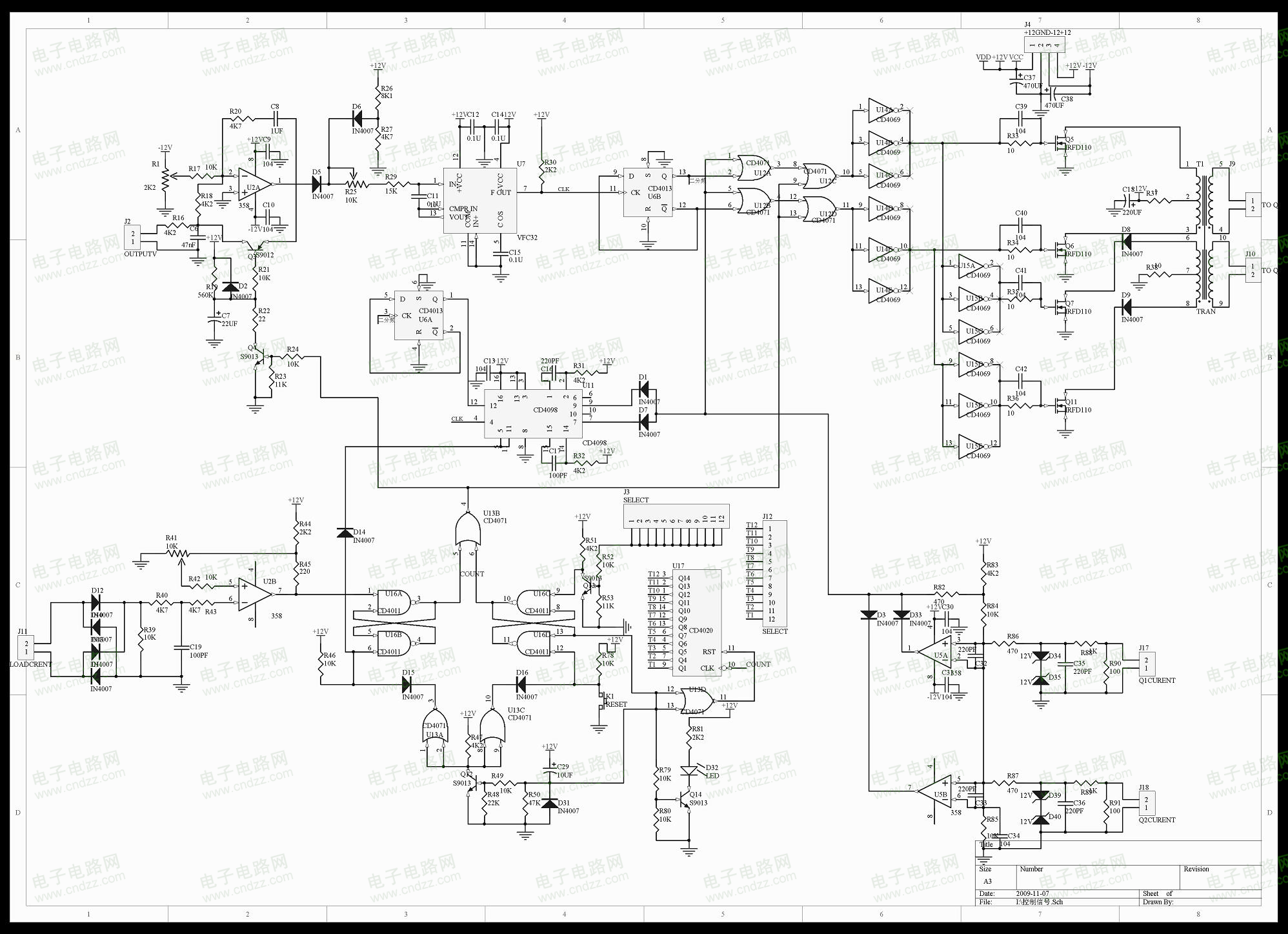

輸出功率：500w 工作頻率：100kHz 用途：給脈沖電容充電 1、電源電壓反饋：當諧振回路給電容充電小于要求值時，輸出較高電壓，開啟諧振回路充電；當諧振回路給電容充電到要求值時，輸出較低電壓，停止充電；控制部分為了減少噪聲的干擾，使用積分反饋放大電路。 2、信號產生部分：使用壓控振蕩器VF32。Vfc32是電壓-頻率變換器（伯爾-布朗），數字輸出是開路的收集極，脈沖重復頻率正比于來自誤差放大器的模擬信號。控制部分為了減少噪聲的干擾，采用電源并聯濾波電容，和積分放大輸入電壓。使用cd4013b雙D觸發器，接到或門的輸出是互補的，而且對于VFC32來的輸入每個信號的正躍遷都反向，這有效的使輸出交替的作用于IGBT。 3、初始的導通脈沖，cd4098是雙單穩多諧振蕩器，兩個單穩連成非重復觸發型。在腿12處來自vfc32的波形前沿使得腿5處的輸出降到低電平。D門第3腿的輸出保持低電平，除非已測定為過載情況，這樣，對其中一個IGBT，2us脈沖作初始的導通脈沖。 4、信號驅動部分：IGBT開通時，要求柵極電壓上升沿越陡越好，要求很大的驅動電流。采用CD4069，三個驅動部分并聯的方式，驅動小功率V-MOSEFT管子，然后驅動變壓器，產生15伏方波，輸出。 5、諧振脈寬控制反饋部分：當IGBT上的電流由正向伏過零時，比較器輸出信號，屏蔽控制信號輸出。 6、過流次數計數保護電路：CD4020作為計數器，對預計的過流次數進行計數，當過流次數滿足設定次數時，關閉電源。 7、過流保護部分：過流反饋回來，然后經過全橋整流，送比較器，與參考過流電壓比較，輸出過流信號。 |
