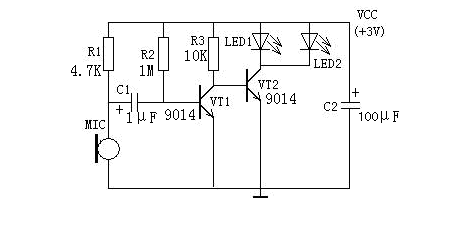

1、電路圖的組成 電路主要由撿音器（駐極體電容器話筒），晶體管放大器和發光二極管等構成 2、電路原理圖
3、工作過程： 靜態時，VT1處于臨界飽和狀態，使VT2截止，LED1和LED2皆不發光，R1給電容話筒MIC提供偏置電流，話筒撿取室內環境中的聲波信號后即轉為相應的電信號，經電容C1送到VT1的基極進行放大，VT1、VT2組成兩級直接耦合放大電路，只要選取合適的R2、R3使無聲波信號。VT1處于臨界飽和狀態，而以使VT處于截止狀態，兩只LED中無電流流過而不發光，當MIC撿取聲波信號后，就有音頻信號注入VT1的基極，其信號的負半周使VT1退出飽和狀態，VT1的集電極電壓上升。VT2導通，LED1和LED2點亮發光，當輸入音頻信號較弱時，不足以使VT1退出飽和狀態，LED1和LED2仍保持熄滅狀態，只有較強信號輸入時，以光二極管才點亮發光，所以，LED1和LED2能隨著環境聲音（如音樂、說話）信號的強弱起伏而閃爍發光。 4、元件清單 VT1、 VT2 9014（BT200） 話筒 R1 4.7K R2 1M R3 10K C1 1uF/16V C2 100uF/10V LED1、LED2 發光二極管 5、組裝與調試： 1、按原理圖畫出裝配圖，然后按裝配圖進行裝配。 2、注意三極管的極性不能接錯，元件排列整齊、美觀。 3、通電后先測VT的集電極電壓，使其在0.2~0.4之間，如果該電壓太低則施加聲音信號后，VT1不能退出飽和狀態，VT2則不能導通，如果該電壓超過VT2的死區電壓，則靜態時VT2就導通，使LED1和LED2點亮發光，所以。對于靈敏度不同的電容話筒，以及β值不同的三極管，VT1的集電極電阻R3的大小要通過調試來確定。 4、離話筒約0.5米距離，用普通聲音（音量適中）講話時，LED1、LED2應隨聲音閃爍。如需大聲說話時，發光管才閃爍發光，可適當減小R3的阻值，也可更換β值更大的三極管。 |
