可P to P兼容MPQ2459的國產降壓型DC-DC轉換器

發布時間：2022-5-14 10:14 發布者：小鄭

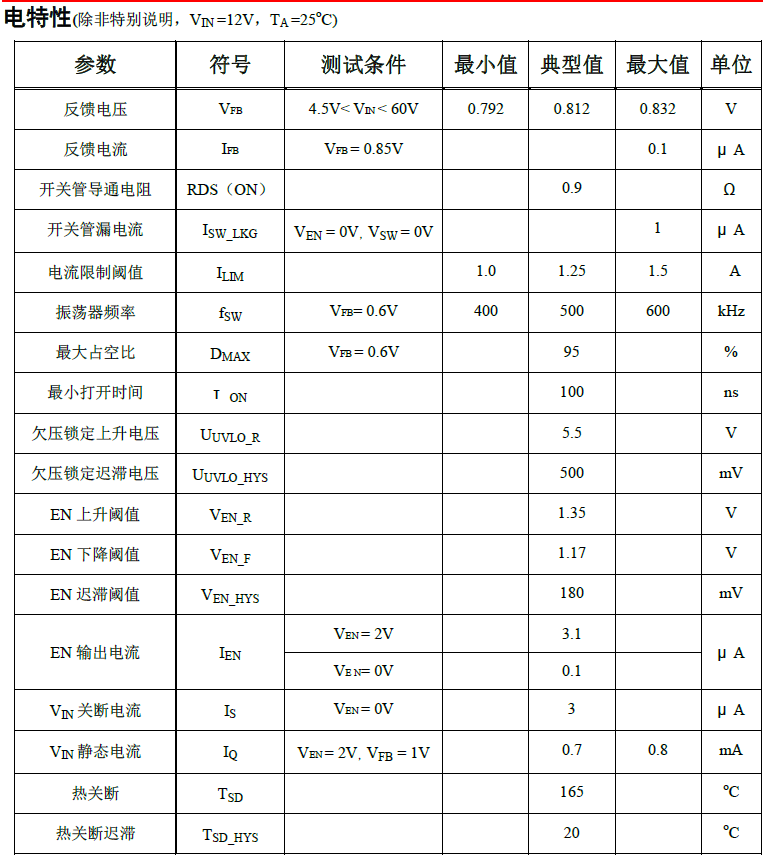

在智能電表中，電源供電要求輸入電壓在40V以上，且具有抗輻射和抗干擾能力，目前市場上以選用MPS公司的降壓DC-DC轉換器MP2459居多，不過因供貨交期和價格，很多客戶會選擇一款低成本、供貨交期好的替代方案，降壓型DC-DC轉換器可完美替代MP2459，二者典型參數對比如下圖1所示。

1、一款內置功率 MOSFET的單片降壓型開關模式轉換器。SL3037B在5.5-60V 寬輸入電源范圍內實現 0.6 A峰值輸出電流，并且具有出色的線電壓和負載調整率。

2、采用 PWM 電流模工作模式環路易于穩定并提供快速的瞬態響應

3、集成了包括逐周期電流限制和熱關斷等保護功能。

4、采用 SOT23-6 封裝，且外圍元器件少。

0.6A 的峰值輸出電流

0.9Ω 的內部功率 MOSFET

可采用大輸出電容啟動

低 ESR 陶瓷電容輸出穩定

效率高達 90%

固定 500kHz 頻率

熱關斷

逐周期過流保護

寬輸入電壓范圍：5.5~60V

采用 SOT23-6 封裝
