2023年數碼圈中討論較多的莫過于65W氮化鎵（GaN）充電頭。65W快充是目前快充市場出貨的主流規格；氮化鎵具有高可靠性，能夠承受短時間過壓；將GaN用于充電器的整流管后，能降低開關損耗和驅動損耗，提升開關頻率，附帶地降低廢熱的產生，進而減小元器件的體積同時能提高效率。

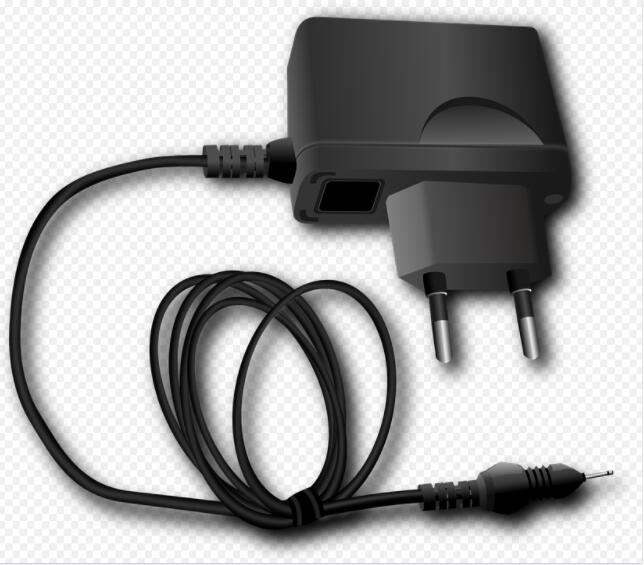

充電頭的工作原理：是將220v交流電轉化為直流電，在通過變頻的方式，將220V交流電變為5v直流電，從而為手機充電。上一代的充電頭材料是SI材料，現在更換為GAN材料。所以，氮化鎵充電頭，只是把以前的SI材料的充電頭中的SI材料，換為GAN。 因為現在科技更新越來越快，對于手機的依賴越來越高，同時電池的容量也越來越大，對于快速充電的需求也明顯加大，所以對于尋求新材料應對如今快速充電也是急需面臨的事情。 推薦一款來自臺灣美祿的快充電源設計方案，本電源模塊是65W1A2C界面，其輸出電壓由協議IC可以控制5V/3A, 9V/3A, 15V/3A, 20V/3.25A等電壓輸出，使用QR/DCM反馳式電路架構于輸出20V重載時可達91.62%效率及功率密度可達1.5W/cm3，本系統采用同系列控制單晶片：QR一次側控制IC驅動MTC D-mode GaN FET(MGZ31N65-650V)、二次側同步整流控制IC及PD3.0協議IC)可達到較佳匹配。 該方案能夠有效降低寄生參數對高頻開關的影響，獲得更高的轉換效率和更優秀的可靠性；實現“更高效率，更大功率，更小體積，更低發熱�！辈捎昧酥悄軠乜丶夹g做到了“大功率下更小體積、更好溫控”支持多種充電模式，對不同的設備功率略有不同，USB-C接口實際較大輸出功率為65W。 方案概述： 尺寸設計：60mm*60mm*30mm 輸出規格：5V/3A, 9V/3A, 15V/3A, 20V/3.25A 輸入電壓：90-264 Vac @ 60/50Hz 輸出接口：USB-PD C型式,A型式 低待機功耗：空載損耗低于50mW 高效率：輸出20V重載時可達91.62%效率及功率密度可達1.5W/cm3 供電范圍：二次側同步整流控制IC及PD3.0協議IC
GaN/氮化鎵 - MGZ31N65的特性：650V, 6.5A, RDS (on)(typ.)= 250mΩ@VGS = 8V；非常低的QRR；減少交叉損失；符合RoHS標準和無鹵素要求的包裝。支持2MHz開關頻率，采用8*8mm QFN封裝，節省面積。 MGZ31N65芯片內部集成650V耐壓，250mΩ導阻的氮化鎵開關管；內置驅動器以及復雜的邏輯控制電路;支持輸出過壓保護，支持變壓器磁飽和保護，支持芯片供電過壓保護，支持過載保護，支持輸出電壓過壓保護，支持片內過熱保護，支持電流取樣電阻開路保護，具有低啟動電流。 GaN/氮化鎵作為第三代半導體材料經常被用在PD快充里面；氮化鎵（GaN）擁有極高的穩定性，將GaN用于充電器的整流管后，能降低開關損耗和驅動損耗，提升開關頻率，附帶地降低廢熱的產生，進而減小元器件的體積同時能提高效率。 臺灣美祿在GaN/氮化鎵領域頗有建樹，技術以及產品方面已經很完善，如果想了解更多GaN/氮化鎵的技術資料，歡迎致電聯系：133 9280 5792(微信同號)
|
