基于kintex UltraScale XCKU060的雙路QSFP+光纖PCIe 卡

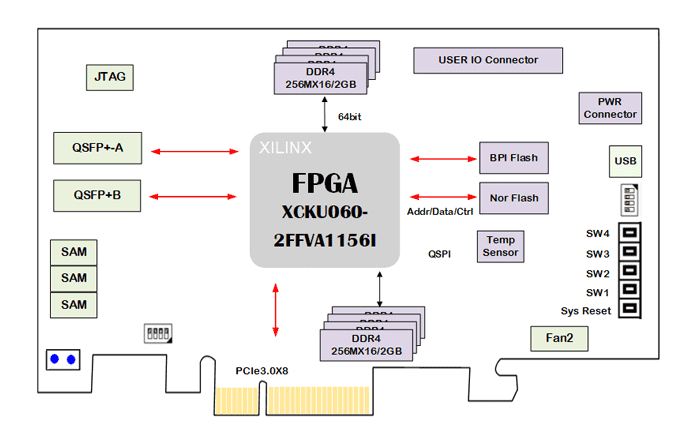

一、板卡概述         本板卡系北京太速科技自主研發，基于Xilinx UltraScale Kintex系列FPGA  XCKU060-FFVA1156-2-I架構，支持PCIE Gen3 x8模式的高速信號處理板卡，搭配兩路40G QSFP+接口，兩組64-bit DDR4，每組容量2Gbyte，可穩定運行在2400MT/s。板卡具有自控上電順序，BPI模式快速程序加載，支持板內/板外兩種系統時鐘接入模式等特點，設計滿足工業級要求。本卡可用于高速信號處理。   二、功能和技術指標：   板卡功能        參數內容        主處理器        XCKU060-FFVA1156-2I        板卡標準        PCI EXPRESS CARD SPECIFICATION,          電氣規范        PCIe3.0版本        板載緩存        兩組DDR4， 64-bit，每組容量2GByte@1200MHz/s；可定制 焊接，每組容量8GB；512Mb Qspi NorFlash        加載Flash        一片BPI x16 NorFlash，容量1Gb，用于系統配置程序存儲        高速接口        兩路QSFP+，支持40Gbps傳輸速率        低速接口        支持16對LVDS接口，32個LVCOMS33信號；1路 uart-Usb 接口        板卡尺寸        222.8*111.15        板卡重量        （含散熱片）        板卡供電        DC +12V±10%， 2.5A        板卡功耗        30W        工作溫度        Industrial  -20℃到+65℃ 三、接口測試軟件:   板卡功能        參數內容        主處理器        XCKU060-FFVA1156-2I        軟件版本        Vivado2017.4        編程語言        Verilog        板卡接口測試程序        DDR測試、光纖測試、PCIe IO模式測試        板卡接口應用程序        PCIe V3.0 XDMA 測試FPGA程序；Windows 7，Linux驅動程序 四、應用領域     光纖加速計算 五、數據傳輸軟件定制       ORI383 是一款雙路QSFP+光纖轉接卡，可以實現八路高速10G光纖接口的數據轉換到PCI-E X8總線上，接口協議采用PCI-E3.0，最高可以實現6GB/s的傳輸速率。FPGA采用  XCKU060-FFVA1156，提供兩組64-bit DDR4，每組容量2Gbyte，可穩定運行在2000MT/s。針對此板卡，提供專用的邏輯，這些邏輯經過了專業的測試： PCI-E DMA 邏輯： ● 單物理通道DMA邏輯：主要完成數據寫到計算機內存。 ● 雙物理通道DMA邏輯：主要完成數據寫到計算機內存。 ● 離散DMA包邏輯：提供計算機內存鏈表管理，滿足計算機大內存池應用，可以2GB以上。 ● 多通道內存管理邏輯：       4通道內存管理邏輯：一組64位內存實現四組可同時讀寫的內存應用，可以實現四通道數據寫入到計算的內存，形成四個文件，實現類似四通道的大FIFO可同時讀寫。可與一通道DMA邏輯進行匹配。 多通道內存與DMA收、發自由匹配：       板卡上具備兩通道64位DDR4物理內存，可以形顧兩個四組大FIFO的內存，可以與DMA進行匹配，形成DMA接收數據4通道與DMA發送數據4通道同時進行，即全雙功功能。同樣，也可以形成DMA意向8通道數據收或單向發。 ● 光纖數據實時存儲 ● ORI383板卡，可匹配高速數據落盤功能。可能實現5GB/s的性能。 ● 可以實現多個文件同時寫盤。 ● 可以實現對文件進行管理。
