NSIP3266專為高壓系統中隔離驅動供電的半分布式架構而設計，采用全橋拓撲，支持寬壓輸入，集成晶振釋放MCU資源 納芯微今日宣布推出集成晶振與多種保護、支持軟啟動的全橋變壓器驅動NSIP3266，可廣泛應用于汽車車載充電機（OBC）、牽引逆變器及充電樁、光伏發電和儲能、服務器電源等系統中的隔離驅動供電電路。NSIP3266支持寬范圍輸入的全橋拓撲，同時憑借巧妙的引腳和功能設計，極大簡化了隔離驅動供電電路設計，為系統制造商優化系統電路，縮短產品上市時間提供便利。 當前高壓系統中的隔離驅動供電有集中式、全分布式、半分布式三種架構形式。集中式架構只有一級電源，輔助電源輸入電壓為寬輸入范圍，需要閉環工作；同時變壓器設計復雜，尤其是采用單個低成本隔離電源時，有多路輸出負載調整率和長走線的問題，加大了系統設計和調試難度。

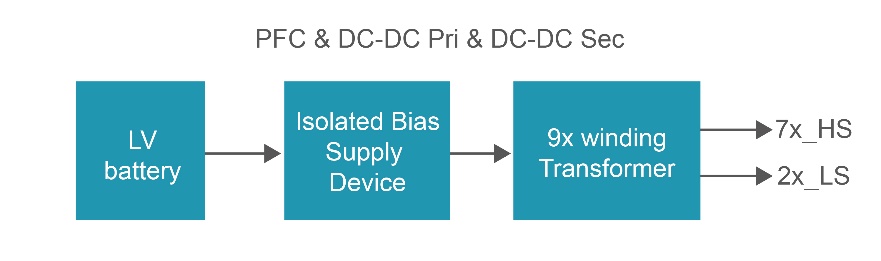

一種典型的采用單個隔離電源的集中式架構 全分布式架構采用獨立的隔離電源模塊為隔離驅動供電的方式，優勢是可以做到對隔離驅動1對1的供電和針對性保護，但是需配置對應數量的隔離電源模塊，系統成本較高。
一種典型的采用多個隔離電源模塊的全分布式架構 半分布式架構采用均衡的策略，通過兩級輔助電源架構，第一級使用寬輸入電壓范圍的器件生成穩壓軌，第二級可以簡潔的開環形式，使用其他器件為隔離驅動提供隔離電源供電。半分布式架構因在設計相對簡潔的基礎上，兼顧了系統成本、性能和保護需求，因此正受到越來越多工程師的青睞。
一種典型的采用兩級輔助電源的半分布式架構 全橋拓撲精簡電路設計 納芯微全橋變壓器驅動NSIP3266專為隔離驅動供電的半分布式架構而設計，半分布式架構的常見拓撲選擇包括推挽，LLC和全橋等。NSIP3266采用全橋拓撲，相較其他方案，全橋拓撲原理簡單，變壓器結構無需中心抽頭，工作原理不涉及外部L和C的設計選型，外圍BOM往往最少。與此同時，全橋拓撲對變壓器設計，包括漏感和寄生的包容度也較高，可節省工程師系統設計和調試的精力。
NSIP3266采用全橋拓撲設計 巧妙設計釋放MCU資源 值得一提的是，NSIP3266通過內部集成的晶振電路和RT引腳設計，使得工程師僅需外接電阻即可完成開關頻率配置，實現了對MCU控制的解耦，布局更加靈活，同時在MCU故障時依然能夠安全供電，促進了更高的系統安全；除此之外，NSIP3266自帶的軟啟動功能也省去了MCU的控制需求，在無需配合MCU域走線的同時，節省了副邊限流電阻，大大簡化了布板設計，提升了架構靈活度。
采用NSIP3266進行設計的典型隔離驅動供電電路 支持寬壓輸入和全面的保護功能 NSIP3266支持6.5V~26V的寬工作電壓，系統電路中不需要額外增加TVS保護管，允許工程師更加靈活地選擇前級電源。此外NSIP3266提供諸多保護功能，包括欠壓保護、過流保護、過溫保護等，全面的保護功能使得工程師能夠聚焦于系統核心功能的優化與創新，快速高效地進行系統設計并滿足可靠性要求。 封裝和選型 NSIP3266提供EP-MSOP8封裝（3.0 x 3.0mm x 0.65mm，帶散熱焊盤），工規版本NSIP3266-D和滿足AEC-Q100要求的車規版本NSIP3266-Q1將于2025年上半年陸續量產。可聯系納芯微銷售團隊（sales@novosns.com）咨詢產品詳情或進行樣片申請。 |
