為了源概念延伸？為了與數字萬用表有所區別？為了體現其獨特優勢性？ 吉時利SourceMeter數字源表系列是專為那些要求緊密結合激勵源和測量功能，要求精密電壓源并同時進行電流與電壓測量的測試應用而設計的。所有源表均由一個精密的、低噪聲、高穩定的帶回讀功能的直流電源和一個低噪聲、高重復性、高輸入阻抗的5位半多功能表組成，形成了緊湊的單通道直流參數測試儀。 相當于電壓源、電流源[1]、電壓表[2]、電流表和電阻表的綜合體。 通信、半導體、計算機、汽車與醫療行業的元件與模塊制造商都將發現，源表儀器對于各種特征分析與生產過程測試都極具實用價值。 先看一下“數字源表”（SourceMeter）有何獨特優勢？ 根據器件的不同，它可以有各種模擬或數字輸入及輸出組合，包括一個或更多個電源輸入。圖1給出普通IC器件在輸入和輸出端必需的某些施加信號和測量。某些測量需要計數器/定時器[3]、增益/相位計、阻抗分析儀、LCZ儀、頻譜分析儀[4]或射頻功率計等儀器，但利用數字源表可以很容易地滿足或者最適合上述諸多源和測量需求。

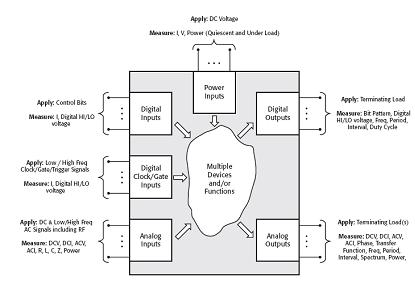

圖1. 復雜IC具有多個模擬和數字輸入及輸出。測試需要多個激勵與多通道測量 對許多測試工程師來說，數字源表是他們?nèi)圆皇煜さ奈ㄒ唤鉀Q方案。 數字源表優勢 能夠進行直流I-V測量，向負載（待測器件）施加電壓同時測量通過負載的電流，或者提供電流同時測量負載上的電壓降。無論采用上述哪種方式，都可以采用本地(雙線)和遠程(四線)電壓測量。 數字源表的靈活性 使得它像獨立的精密恒流源或恒壓源或者單一電壓表或電流表一樣，很容易使用。源功能提供可編程四象限操作，這意味著它可以作為雙極電壓和電流源，而且可以輸出和吸收功率。注意，與許多傳統電源不同的是，數字源表可以測量源電流或源電壓的實際值，這比依靠設置數值能提供更高的精度。保護電路可以在輸出電壓源時，限制通過負載的電流，保護待測器件；或者在輸出電流源時，限制負載上的電壓降，保護待測器件。 數字源表還具有重要的掃描和脈沖能力。 因此，考慮到許多交流測量可以利用脈沖或掃描直流來實現，它為多種測試需求提供了一個通用的模擬I/O引腳。對于上面的普通IC實例，這意味著，盡管對當今某些混合信號器件進行全面測試時可能需要額外設備，但一個或多個數字源表往往能夠滿足所有需求。 與數字萬用表相比有何不同？ 為了體現這種儀器如何集高精密源與像數字萬用表（DMM）[5]一樣的測量能力于一體，但實際上，其電壓和電流測量能力在許多方面都比同等精度的數字萬用表（DMM）更勝一籌。電壓表的輸入阻抗在各個電壓量程范圍都大約10GΩ，但某些數字萬用表卻不同，其輸入阻抗在最高電壓量程則降至10MΩ。這意味著電壓表在其整個動態量程的最小負載。相對而言，電流測量則使用反饋式電流表而不采用DMM中通常使用的分流式電流表。反饋式電流表分壓比分流電流表要低得多，這意味著它更像理想的零阻抗電流表。此外，對于電流測量而言，數字源表的動態范圍比數字萬用表寬得多。 “數字源表”（SourceMeter）不僅僅是一個概念，更是體現其獨特優勢的稱謂。 想了解吉時利公司2602型系統數字源表，請點擊http://www.keithley.com.cn/products/localizedproducts/currentvoltage/2602 想與吉時利測試測量專家互動？想有更多學習資源？可關注吉時利官方網站http://www.keithley.com.cn/ 也可免費索取《使用2651A型大功率數字源表實現高功率/高電流測量的應用套件》 [1] 電流源http://www.keithley.com.cn/products/dcac/currentsource [2] 2420型高壓源表http://www.keithley.com.cn/products/localizedproducts/currentvoltage/2420 [3] 計數器/定時器http://www.keithley.com.cn/products/localizedproducts/dataacqmodules/kpci3140 [4] 頻譜分析儀http://www.keithley.com.cn/products/localizedproducts/rfmicrowave/2810f [5] 數字萬用表http://www.keithley.com.cn/products/dcac/dmm |
