基于zynq XC7Z100 FMC接口通用計算平臺

已有 250 次閱讀2024-4-2 16:53 |個人分類:工業定制化儀器

基于zynq XC7Z100 FMC接口通用計算平臺

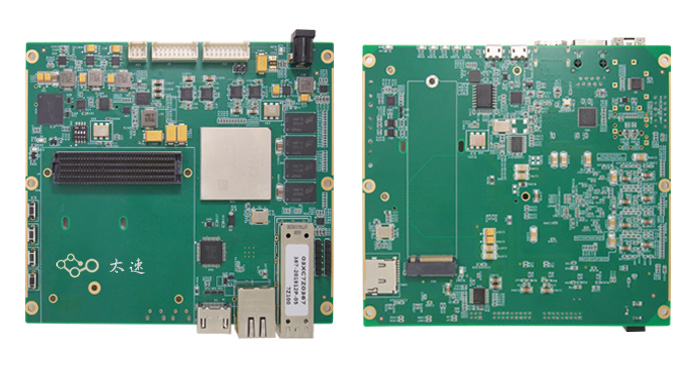

一、板卡概述

板卡由SoC XC7Z100-2FFG900I芯片來完成卡主控及數字信號處理，XC7Z100內部集成了兩個ARM Cortex-A9核和一個kintex 7的FPGA，通過PL端FPGA擴展FMC、光纖、IO等接口，PS端ARM擴展網絡、USB、RS232等接口。板卡適應于圖像處理、震動、通信、雷達等前端信號處理或者手持機等開發。

二、主要功能和性能

板卡功能	參數		內容
PL端	FMC		FMC-HPC，ASP-134486-01 8個GTX，LA HA HB
	光纖		1路 SFP+，可配置千兆、萬兆以太網協議
	存儲		1路 M.2 PCIeX4存儲接口（默認不提供）
	IO		12bit 1.8V IO@J12，12bit Vfmc@J9
	DDR		DDR3 1GB，32bit @800MHz
	LED		4bit
	HDMI		1路輸出（內部轉接到ARM）

PS端	DDR		DDR3 1GB 32bit@800MHz
	QSPI Flash		256Mb
	EMMC		8GB
	SD Card		提供16GB SD卡
	RS232		2路RS232
	USB		1路USB2.0, 1路RS232轉USB 調試口
	網絡		1路千兆R(shí)J45以太網

板卡尺寸	長139mm，寬122.3mm; 帶散熱片正面最高件 1.35cm 反面最高件0.41cm 板厚 0.20cm 總高度1.96cm
板卡重量	（含散熱片）
板卡供電	+12V@2A
板卡功耗	20W
工作溫度	Industrial -20℃到+70℃
支持子板	Orihard board	FMC144、FMC210、FMC177、FMC213、FMC450、FMC214

三、軟件支持:

板卡功能	參數內容
主處理器	XC7Z100-2FFG900I
軟件版本	Vivado2017.4
編程語言	Verilog
PL端測試程序	DDR3測試程序
	LED測試程序
	IO測試程序
	FMC測試程序（結合FMC 子卡）
	AXI總線 DMA測試程序
PS端裸機測試程序	DDR3測試程序
	網絡測試程序
	RS232測試程序
	QSPI Flash測試程序
	Emmc測試程序
	SD Card測試程序
	AXI總線 DMA測試程序
PS端操作系統程序	Uboot版本	U-Boot 2017.01
	LINUX內核版本	LINUX-4.6.0-g399574f
	串口軟件	Xshell6；secureCRT7.0
	Vivado版本	7z100_vivado2017.4@2017.4
	PS端DDR3 讀寫
	HDMI顯示	（默認不提供）
	USB 接口測試
	網口測試
	串口測試
	QSPI Flash 存儲器	U16
	SD卡啟動測試
	EMMC 存儲器
	PCIe M.2 存儲	未開發（默認不提供）
