電動車閃光器電路圖

發布時間:2011-8-26 10:41    發布者:我愛電子
關鍵詞: 電動車 , 閃光器
電路由振蕩電路和開關電路組成。 震蕩電路由三極管V1、V2、電阻器R1-R4和電容器C1、C2組成。 開關電路由二極管VD、電阻器R5、R6和晶體管V3組成。振蕩電路產生的超低頻信號經二極管VD和R5加至V3基極。將轉向開關S置于R或者L時,V3超低頻信號的作用下間歇導通,使轉向燈HL1或HL2閃爍發光。

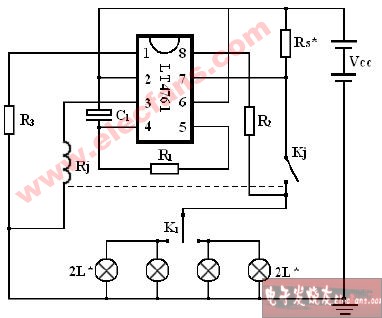

12V閃光器電路圖:

R1=91K-120K R2=3.0K R3=330Ω Rs*=0.017Ω C1=3.3μ/50υ

Rj、Kj 為繼電器, 線圈電阻Rj - 100Ω

L*為12v /21w燈泡 主芯片采用LT4761汽車閃光集成電路

外接電路稍加改動可與境外型號的U243B 和U2043互換使用。

注:Rs* 值要很好調整,它不僅會影響電壓使用范圍,也會影響倍閃功能。Rs* 由于電阻值很小,所以要根據不同的線路板設計進行適當調整。

R1/C1 乘積決定了正常使用時的閃光頻率,可根據閃光頻率要求適當調整R1/C1 值。
